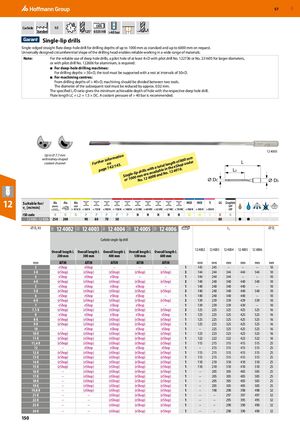

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 150

Предыдущая страница Следующая страница

Навигация

Однолезвийные сверла

Однолезвийное прямозубое сверло для глубоких отверстий стандартно на глубины сверления до 1000 мм, по запросу до 6000 мм.

Универсально конструируемая форма периферии режущей головки обеспечивает надежную работу в широком диапазоне материалов.

Примечания

  • Для надежного использования сверл для глубоких отверстий требуется пилотное отверстие глубиной не менее 4×D с помощью пилотного сверла № 122736 или № 231605 для больших диаметров, или № 122606 для алюминия.
  • Для буровых машин для глубоких отверстий: для глубин сверления > 50×D инструмент должен поддерживаться упором с интервалом 50×D.
  • Для фрезерных станков с ЧПУ: начиная с глубин сверления > 40×D, сверление должно быть разделено между двумя инструментами. Диаметр последующего инструмента должен быть уменьшен примерно на 0,02 мм.
  • Указанное соотношение L/D дает минимально достижимую глубину отверстия при использовании соответствующего сверла для глубоких отверстий.
  • Длина канавки LC = L2 + 1,5 × DC. Рекомендуется давление СОЖ > 40 бар.

До ⌀ 7,7 мм с почковидным каналом охлаждения

Применяется для vc [м/мин] N N N P P P P P H H H H H M M S K N
ISO код 12 4002–12 4006 250 200 — 90 80 70 50 — — — — — — — — 80 —

Твердый сплав, однолезвийное сверло

⌀ DC мм 12 4002 (200 мм) AlTiN 12 4003 (300 мм) AlTiN 12 4004 (400 мм) AlTiN 12 4005 (500 мм) AlTiN 12 4006 (600 мм) AlTiN L2 мм ⌀ Ds мм
3 eShop eShop — — — 145 10
3-X (eShop) (eShop) (eShop) (eShop) (eShop) 144 10
4 eShop eShop eShop — — 144 10
4-X (eShop) (eShop) (eShop) (eShop) (eShop) 140 10
5 eShop eShop eShop eShop — 140 10
5-X (eShop) (eShop) (eShop) (eShop) (eShop) 140 10
6 eShop eShop eShop eShop — 140 10
6-X (eShop) (eShop) (eShop) (eShop) (eShop) 139 10
7 eShop eShop eShop eShop — 139 10
7,1-X (eShop) (eShop) (eShop) (eShop) (eShop) 125 16
8 eShop eShop eShop eShop eShop 125 16
8-X (eShop) (eShop) (eShop) (eShop) (eShop) 125 16
9-X (eShop) (eShop) (eShop) (eShop) (eShop) 125 16
10 — eShop eShop eShop eShop — 16
10-X (eShop) (eShop) (eShop) (eShop) (eShop) 123 16
11-X (eShop) (eShop) (eShop) (eShop) (eShop) 122 16
11,4-X (eShop) (eShop) (eShop) (eShop) (eShop) 115 25
12 — eShop eShop eShop eShop — 25
12-X (eShop) (eShop) (eShop) (eShop) (eShop) 115 25
13-X (eShop) (eShop) (eShop) (eShop) (eShop) 115 25
14-X (eShop) (eShop) (eShop) (eShop) (eShop) 110 25
15-X (eShop) (eShop) (eShop) (eShop) (eShop) 110 25
16-X — (eShop) (eShop) (eShop) (eShop) — 25
17-X — (eShop) (eShop) (eShop) (eShop) — 25
18-X — (eShop) (eShop) (eShop) (eShop) — 25
19-X — (eShop) (eShop) (eShop) (eShop) — 25
19,8-X — (eShop) (eShop) (eShop) (eShop) — 32
21-X — — (eShop) (eShop) (eShop) — 32
22-X — — (eShop) (eShop) (eShop) — 32
23-X — — (eShop) (eShop) (eShop) — 32
24-X — — (eShop) (eShop) (eShop) — 32
