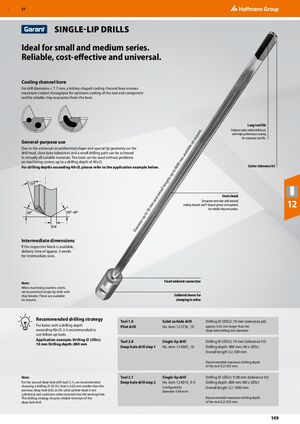

Однолезвийные сверла

  • Идеальны для малых и средних серий.
  • Надежные, экономичные и универсальные.

Канал охлаждения

Для диаметров сверла < 7,7 мм почковидный канал охлаждения обеспечивает максимальный расход СОЖ для оптимального охлаждения инструмента и обрабатываемой детали, а также надежного вывода стружки из скважины.

Долгий срок службы инструмента

Припаянная головка из твердого сплава с высокопроизводительным покрытием для максимальной стойкости инструмента.

Универсальное применение

Благодаря универсальной форме периферии и специальной геометрии вершины режущей головки могут быть достигнуты точные допуски скважины и малый путь сверления практически во всех подходящих материалах. Инструмент можно без проблем использовать на фрезерных станках с ЧПУ на глубинах сверления до 40×D.

Допуск режущей кромки h5

Для глубин сверления, превышающих 40×D, см. пример применения ниже.

Стальной хвостовик

Закаленная стальная труба с внутренним каналом охлаждения и V-образной канавкой (гофрировка) для надежного вывода стружки.

Промежуточные размеры

Если доступна соответствующая заготовка, время доставки составляет примерно 3 недели для промежуточных размеров.

Примечание

При обработке нержавеющих сталей рекомендуются однолезвийные сверла с ломателем стружки. Они доступны по запросу.

Рекомендуемая стратегия сверления

Для скважин с глубиной сверления, превышающей 40×D, рекомендуется использование вспомогательного инструмента.

Пример применения: Диаметр сверления ⌀Dc: 10 мм, Глубина сверления: 800 мм

Этап Инструмент Артикул Параметры
Этап 1 Пилотное сверло № 122736_10 Диаметр сверления ⌀Dc: 10 мм (допуск p6), примерно 0,02 мм больше диаметра сверла для глубоких отверстий
Этап 2.0 Однолезвийное сверло, глубокое сверление этап 1 № 124005_10 Диаметр сверления ⌀Dc: 10 мм (допуск h5), Глубина сверления: 400 мм (40 × ⌀Dc), Общая длина L: 500 мм, Рекомендуемая максимальная глубина сверления инструмента L2: 425 мм
Этап 2.1 Однолезвийное сверло, глубокое сверление этап 2 № 124010_9-X (настроено на диаметр 9,98 мм) Диаметр сверления ⌀Dc: 9,98 мм (допуск h5), Глубина сверления: 800 мм (80 × ⌀Dc), Общая длина L: 1000 мм, Рекомендуемая максимальная глубина сверления инструмента L2: 925 мм

Примечание

Для второго сверла глубокого сверления (инструмент 2.1) рекомендуется выбрать диаметр сверления ⌀Dc, на 0,02 мм меньший, чем у предыдущего, так как головка из твердого сплава не полностью цилиндрична и может заклиниться при введении в существующее отверстие. Эта стратегия сверления обеспечивает надежное введение сверла глубокого сверления.
