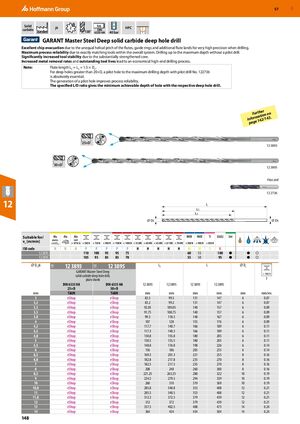

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 148

Предыдущая страница Следующая страница

Навигация

GARANT Master Steel Deep

Буровое средство из твердого сплава для глубоких отверстий

Особенности и преимущества

  • Отличный вывод стружки благодаря неравномерному шагу витых канавок, направляющим кольцам и дополнительным канавкам создает очень высокую точность при сверлении.
  • Максимальная надежность процесса благодаря точному подбору инструментов в составе системы. Сверление на максимальную глубину без пилотного сверла.
  • Значительно повышенная стабильность инструмента благодаря заметно усиленному сердечнику.
  • Повышенная скорость съема металла и выдающаяся стойкость инструмента обеспечивают экономичный высокопроизводительный процесс сверления.

Примечания

Длина канавки LC = L2 + 1,5 × DC. Для глубоких отверстий свыше 20×D абсолютно необходимо пилотное отверстие на полную глубину сверления с помощью пилотного сверла № 122736. Создание пилотного отверстия повышает надежность процесса. Указанное соотношение L/D дает минимально достижимую глубину отверстия при использовании соответствующего сверла.

Применяется для vc [м/мин] Материал Материал Материал
ISO код N N N P P P P P H H H H H M M S K
12 3893 (25×D) 110 100 95 95 75 — — — — — — — — 60 55 — 100
12 3895 (30×D) 105 95 85 85 70 — — — — — — — — 55 50 — 95

Буровое средство из твердого сплава для глубоких отверстий, цилиндрический хвостовик

⌀ DC мм 25×D TiAlN 30×D TiAlN L2 мм L мм (25×D) L мм (30×D) ⌀ Ds мм мм/об
3 eShop eShop 83,5 99,5 131 147 6 0,07
3,2 eShop eShop 83,2 99,2 131 147 6 0,07
3,3 eShop eShop 92,05 109,05 140 157 6 0,09
3,5 eShop eShop 91,75 108,75 140 157 6 0,09
3,8 eShop eShop 99,3 118,3 148 167 6 0,09
4 eShop eShop 107 128 155 176 6 0,09
4,2 eShop eShop 117,7 140,7 166 189 6 0,11
4,5 eShop eShop 117,3 140,3 166 189 6 0,11
4,8 eShop eShop 130,8 155,8 180 205 6 0,11
5 eShop eShop 130,5 155,5 180 205 6 0,11
5,5 eShop eShop 148,8 176,8 198 226 6 0,14
6 eShop eShop 156 186 205 235 6 0,14
6,5 eShop eShop 169,3 201,3 221 253 8 0,16
6,8 eShop eShop 182,8 217,8 235 270 8 0,16
7 eShop eShop 182,5 217,5 235 270 8 0,16
8 eShop eShop 208 248 260 300 8 0,16
8,5 eShop eShop 221,25 263,25 280 322 10 0,19
9 eShop eShop 234,5 279,5 294 339 10 0,19
10 eShop eShop 260 310 319 369 10 0,19
10,8 eShop eShop 285,8 340,8 353 408 12 0,21
11 eShop eShop 285,5 340,5 353 408 12 0,21
11,8 eShop eShop 312,3 372,3 379 439 12 0,21
12 eShop eShop 312 372 379 439 12 0,21
13 eShop eShop 337,5 402,5 408 473 14 0,24
14 eShop eShop 364 434 434 504 14 0,24
