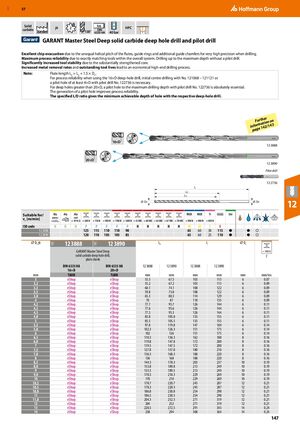

GARANT Master Steel Deep

Буровое средство из твердого сплава для глубоких отверстий и пилотное сверло

Особенности и преимущества

  • Отличный вывод стружки благодаря неравномерному шагу витых канавок, направляющим кольцам и дополнительным направляющим фаскам обеспечивает очень высокую точность при сверлении.
  • Максимальная надежность процесса благодаря точному подбору инструментов в составе системы. Сверление на максимальную глубину без пилотного сверла.
  • Значительно повышенная стабильность инструмента благодаря заметно усиленному сердечнику.
  • Повышенная скорость съема металла и выдающаяся стойкость инструмента обеспечивают экономичный высокопроизводительный процесс сверления.

Примечания

Длина канавки LC = L2 + 1,5 × DC. Для надежности процесса при использовании глубокого сверла 16×D требуется предварительное центровочное сверление № 121068–121121 или пилотное отверстие глубиной не менее 4×D с помощью пилотного сверла № 122736. Для глубоких отверстий свыше 20×D абсолютно необходимо пилотное отверстие на полную глубину сверления с помощью пилотного сверла № 122736. Создание пилотного отверстия повышает надежность процесса. Указанное соотношение L/D дает минимально достижимую глубину отверстия при использовании соответствующего глубокого сверла.

Применяется для vc [м/мин] Материал Материал Материал
ISO код N N N P P P P P H H H H H M M S K
12 3888 (16×D) 125 115 110 110 90 — — — — — — — — 65 60 30 115
12 3890 (20×D) 120 110 105 105 85 — — — — — — — — 65 60 25 110

Буровое средство из твердого сплава для глубоких отверстий, цилиндрический хвостовик

⌀ DC мм 16×D TiAlN 20×D TiAlN L2 мм L мм (16×D) L мм (20×D) ⌀ Ds мм мм/об
3 eShop eShop 55,5 67,5 103 115 6 0,07
3,2 eShop eShop 55,2 67,2 103 115 6 0,09
3,3 eShop eShop 60,1 74,1 108 122 6 0,09
3,5 eShop eShop 59,8 73,8 108 122 6 0,09
3,8 eShop eShop 65,3 80,3 114 129 6 0,09
4 eShop eShop 70 87 118 135 6 0,09
4,2 eShop eShop 77,7 95,7 126 144 6 0,11
4,3 eShop eShop 77,6 95,6 126 144 6 0,11
4,5 eShop eShop 77,3 95,3 126 144 6 0,11
4,8 eShop eShop 85,8 105,8 135 155 6 0,11
5 eShop eShop 85,5 105,5 135 155 6 0,11
5,5 eShop eShop 97,8 119,8 147 169 6 0,14
5,8 eShop eShop 102,3 126,3 151 175 6 0,14
6 eShop eShop 102 126 151 175 6 0,14
6,5 eShop eShop 110,3 136,3 162 188 8 0,16
6,8 eShop eShop 119,8 147,8 172 200 8 0,16
7 eShop eShop 119,5 147,5 172 200 8 0,16
7,5 eShop eShop 127,8 157,8 180 210 8 0,16
7,8 eShop eShop 136,3 168,3 188 220 8 0,16
8 eShop eShop 136 168 188 220 8 0,16
8,5 eShop eShop 144,3 178,3 203 237 10 0,19
8,8 eShop eShop 153,8 189,8 213 249 10 0,19
9 eShop eShop 153,5 189,5 213 249 10 0,19
9,8 eShop eShop 170,3 210,3 229 269 10 0,19
10 eShop eShop 170 210 229 269 10 0,19
10,2 eShop eShop 178,7 220,7 245 287 12 0,21
10,5 eShop eShop 178,3 220,3 245 287 12 0,21
10,8 eShop eShop 186,8 230,8 254 298 12 0,21
11 eShop eShop 186,5 230,5 254 298 12 0,21
11,8 eShop eShop 204,3 252,3 271 319 12 0,21
12 eShop eShop 204 252 271 319 12 0,21
13 eShop eShop 220,5 272,5 291 343 14 0,24
14 eShop eShop 238 294 308 364 14 0,24
