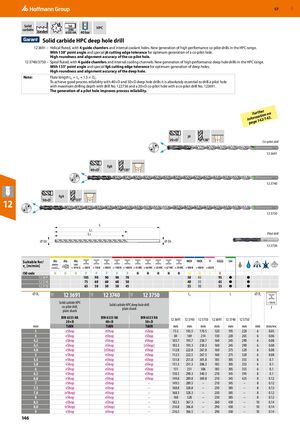

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 146

Предыдущая страница Следующая страница

Навигация

Твердосплавное сверло HPC для глубокого сверления

12 3691 – Пилотное сверло для создания вспомогательного отверстия

Спиральная стружечная канавка с 4 направляющими фасками и внутренними каналами охлаждения. Новое поколение высокопроизводительных пилотных свёрл в диапазоне HPC. С углом при вершине 138° и специальным допуском режущей кромки j6 для оптимального создания вспомогательного отверстия. Высокая круглость и точность выравнивания вспомогательного отверстия.

12 3740 / 12 3750 – Сверло для глубокого сверления

Спиральная стружечная канавка с 4 направляющими фасками и внутренними каналами охлаждения. Новое поколение высокопроизводительных свёрл для глубокого сверления в диапазоне HPC. С углом при вершине 135° и специальным допуском режущей кромки fg6 для оптимального создания глубокого отверстия. Высокая круглость и точность выравнивания глубокого отверстия.

Примечание

Длина канавки LC = L2 + 1,5 × DC. Для достижения хорошей надёжности процесса со свёрлами глубокого сверления 40×D и 50×D абсолютно необходимо просверлить пилотное отверстие с максимальной глубиной сверления сверлом №122736 и вспомогательное отверстие 20×D пилотным сверлом №123691. Создание пилотного отверстия повышает надёжность процесса.

Рекомендуемые скорости резания (vc [м/мин])

Код ISONPHMSK
12 369110590909070—504595—
12 37407560606050—403565—
12 37506550505045—353055—

Геометрические параметры

Ø DC (мм)НаличиеГеометрия (мм)Подача
(мм/об)
12 3691
(20×D)		12 3740
(40×D)		12 3750
(50×D)		L2
20×D		L
20×D		L2
40×D		L
40×D		L2
50×D		L
50×D		Ds 20×DDs 40×DDs 50×D
3eShopeShopeShop75,5120145,5195170,52206660,05
4eShopeShopeShop841301692202142656660,06
4,2eShopeShopeShop103,7160193,7245238,72906660,08
4,5eShopeShopeShop103,3160193,3245238,32906660,08
4,8eShopeShopeShop112,8160222,8275267,83206660,08
5eShopeShopeShop112,5160222,5275267,53206660,08
5,5eShopeShopeShop131,8185251,8305301,83556660,1
5,8eShopeShopeShop131,3185251,3305306,33556660,1
6eShopeShopeShop1311852513053063556660,1
6,5eShopeShopeShop150,3210290,3345340,33958880,1
6,8eShopeShopeShop149,8210289,8345369,84258880,12
7eShopeShop—149,5210289,5345——88—0,12
7,5eShopeShop—168,8230328,8385——88—0,12
7,8eShopeShop—168,3230328,3385——88—0,12
8eShopeShop—168230328385——88—0,12
8,5eShopeShop—182,3260367,3430——1010—0,14
8,8eShopeShop—216,8290366,8430——1010—0,14
9eShopeShop—216,5290366,5430——1010—0,14
