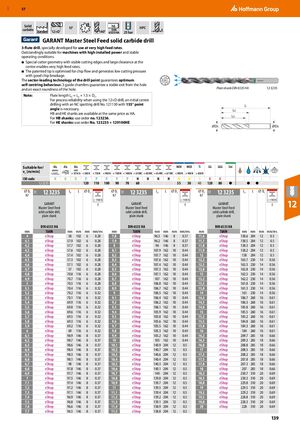

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 139

Предыдущая страница Следующая страница

Навигация

Сверло GARANT Master Steel Feed из твёрдого сплава

Трёхканавочное сверло, специально разработанное для работы с очень высокими подачами. Исключительно подходит для станков с высокой установленной мощностью и стабильными условиями работы.

  • Специальная геометрия режущей кромки с устойчивыми кромками и большим зазором в центре обеспечивает очень высокие подачи.
  • Запатентованный наконечник оптимизирован для отвода стружки и обеспечивает низкое давление резания с хорошим дроблением стружки.

Передовая технология конструкции острия сверла гарантирует оптимальное поведение саморегулирования центрирования. Три направляющие фаски обеспечивают стабильный выход из отверстия и точное округление отверстия.

Хвостовик: цилиндрический DIN 6535 HA

Примечание: Длина канавки LC = L2 + 1.5 × DC. Для надёжности процесса при использовании сверла 12×D необходимо предварительное центрирующее сверление с помощью зенкера NC с углом острия 155° (№ 121130). Хвостовики HB и HE доступны по той же цене, что и HA. Для хвостовиков HB используйте номер заказа 123236. Для хвостовиков HE используйте номер заказа 123235 + 129100HE.

Диаметр DC (мм) Код ISO / Подходит для N P H M K L2 (мм) L (мм) DS (мм) Подача (мм/об)
4 12 3235 120 90 120 58 102 6 0.28
4.1 12 3235 120 90 120 57.9 102 6 0.28
4.2 12 3235 120 90 120 57.7 102 6 0.28
4.3 12 3235 120 90 120 57.6 102 6 0.28
4.4 12 3235 120 90 120 57.4 102 6 0.28
4.5 12 3235 120 90 120 57.3 102 6 0.28
4.6 12 3235 120 90 120 57.1 102 6 0.28
4.7 12 3235 120 90 120 57 102 6 0.28
4.8 12 3235 120 90 120 70.8 116 6 0.28
4.9 12 3235 120 90 120 70.7 116 6 0.28
5 12 3235 120 90 120 70.5 116 6 0.28
5.1 12 3235 120 90 120 70.4 116 6 0.32
5.2 12 3235 120 90 120 70.2 116 6 0.32
5.3 12 3235 120 90 120 70.1 116 6 0.32
5.4 12 3235 120 90 120 69.9 116 6 0.32
5.5 12 3235 120 90 120 69.8 116 6 0.32
5.6 12 3235 120 90 120 69.6 116 6 0.32
5.7 12 3235 120 90 120 69.5 116 6 0.32
5.8 12 3235 120 90 120 69.3 116 6 0.32
5.9 12 3235 120 90 120 69.2 116 6 0.32
6 12 3235 120 90 120 69 116 6 0.32
6.1 12 3235 120 90 120 98.9 146 8 0.37
6.2 12 3235 120 90 120 98.7 146 8 0.37
6.3 12 3235 120 90 120 98.6 146 8 0.37
6.4 12 3235 120 90 120 98.4 146 8 0.37
6.5 12 3235 120 90 120 98.3 146 8 0.37
6.6 12 3235 120 90 120 98.1 146 8 0.37
6.7 12 3235 120 90 120 98 146 8 0.37
6.8 12 3235 120 90 120 97.8 146 8 0.37
6.9 12 3235 120 90 120 97.7 146 8 0.37
7 12 3235 120 90 120 97.5 146 8 0.37
7.1 12 3235 120 90 120 97.4 146 8 0.37
7.2 12 3235 120 90 120 97.2 146 8 0.37
7.3 12 3235 120 90 120 97.1 146 8 0.37
7.4 12 3235 120 90 120 96.9 146 8 0.37
7.5 12 3235 120 90 120 96.8 146 8 0.37
7.6 12 3235 120 90 120 96.6 146 8 0.37
7.7 12 3235 120 90 120 96.5 146 8 0.37
7.8 12 3235 120 90 120 96.3 146 8 0.37
7.9 12 3235 120 90 120 96.2 146 8 0.37
8 12 3235 120 90 120 96 146 8 0.37
8.1 12 3235 120 90 120 107.9 162 10 0.44
8.2 12 3235 120 90 120 107.7 162 10 0.44
8.3 12 3235 120 90 120 107.6 162 10 0.44
8.4 12 3235 120 90 120 107.4 162 10 0.44
8.5 12 3235 120 90 120 107.3 162 10 0.44
8.6 12 3235 120 90 120 107.1 162 10 0.44
8.7 12 3235 120 90 120 107 162 10 0.44
8.8 12 3235 120 90 120 106.8 162 10 0.44
8.9 12 3235 120 90 120 106.7 162 10 0.44
9 12 3235 120 90 120 106.5 162 10 0.44
9.1 12 3235 120 90 120 106.4 162 10 0.44
9.2 12 3235 120 90 120 106.2 162 10 0.44
9.3 12 3235 120 90 120 106.1 162 10 0.44
9.4 12 3235 120 90 120 105.9 162 10 0.44
9.5 12 3235 120 90 120 105.8 162 10 0.44
9.6 12 3235 120 90 120 105.6 162 10 0.44
9.7 12 3235 120 90 120 105.5 162 10 0.44
9.8 12 3235 120 90 120 105.3 162 10 0.44
9.9 12 3235 120 90 120 105.2 162 10 0.44
10 12 3235 120 90 120 105 162 10 0.44
10.1 12 3235 120 90 120 140.9 204 12 0.5
10.2 12 3235 120 90 120 140.7 204 12 0.5
10.3 12 3235 120 90 120 140.6 204 12 0.5
10.4 12 3235 120 90 120 140.4 204 12 0.5
10.5 12 3235 120 90 120 140.3 204 12 0.5
10.6 12 3235 120 90 120 140.1 204 12 0.5
10.7 12 3235 120 90 120 140 204 12 0.5
10.8 12 3235 120 90 120 139.8 204 12 0.5
10.9 12 3235 120 90 120 139.7 204 12 0.5
11 12 3235 120 90 120 139.5 204 12 0.5
11.1 12 3235 120 90 120 139.4 204 12 0.5
11.2 12 3235 120 90 120 139.2 204 12 0.5
11.3 12 3235 120 90 120 139.1 204 12 0.5
11.4 12 3235 120 90 120 138.9 204 12 0.5
11.5 12 3235 120 90 120 138.8 204 12 0.5
11.6 12 3235 120 90 120 138.6 204 12 0.5
11.7 12 3235 120 90 120 138.5 204 12 0.5
11.8 12 3235 120 90 120 138.3 204 12 0.5
11.9 12 3235 120 90 120 138.2 204 12 0.5
12 12 3235 120 90 120 138 204 12 0.5
12.2 12 3235 120 90 120 163.7 230 14 0.56
12.5 12 3235 120 90 120 163.3 230 14 0.56
12.8 12 3235 120 90 120 162.8 230 14 0.56
13 12 3235 120 90 120 162.5 230 14 0.56
13.2 12 3235 120 90 120 162.2 230 14 0.56
13.5 12 3235 120 90 120 161.8 230 14 0.56
13.8 12 3235 120 90 120 161.3 230 14 0.56
14 12 3235 120 90 120 161 230 14 0.56
14.2 12 3235 120 90 120 186.7 260 16 0.61
14.5 12 3235 120 90 120 186.3 260 16 0.61
14.8 12 3235 120 90 120 185.8 260 16 0.61
15 12 3235 120 90 120 185.5 260 16 0.61
15.2 12 3235 120 90 120 185.2 260 16 0.61
15.5 12 3235 120 90 120 184.8 260 16 0.61
15.8 12 3235 120 90 120 184.3 260 16 0.61
16 12 3235 120 90 120 184 260 16 0.61
16.2 12 3235 120 90 120 209.7 285 18 0.66
16.5 12 3235 120 90 120 209.3 285 18 0.66
16.8 12 3235 120 90 120 208.8 285 18 0.66
17 12 3235 120 90 120 208.5 285 18 0.66
17.2 12 3235 120 90 120 208.2 285 18 0.66
17.5 12 3235 120 90 120 207.8 285 18 0.66
17.8 12 3235 120 90 120 207.3 285 18 0.66
18 12 3235 120 90 120 207 285 18 0.66
18.2 12 3235 120 90 120 230.7 310 20 0.69
18.5 12 3235 120 90 120 230.3 310 20 0.69
18.8 12 3235 120 90 120 229.8 310 20 0.69
19 12 3235 120 90 120 229.5 310 20 0.69
19.2 12 3235 120 90 120 229.2 310 20 0.69
19.5 12 3235 120 90 120 228.8 310 20 0.69
19.8 12 3235 120 90 120 228.3 310 20 0.69
20 12 3235 120 90 120 228 310 20 0.69
