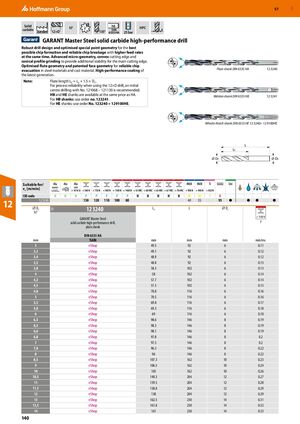

Сверло GARANT Master Steel высокопроизводительное из твёрдого сплава

Надёжная конструкция сверла и оптимизированная специальная геометрия острия обеспечивают наилучшее возможное формирование стружки и надёжное дробление стружки при более высоких подачах одновременно. Продвинутая микрогеометрия, выпуклая режущая кромка и коническое профильное шлифование обеспечивают дополнительную стабильность главной режущей кромки. Оптимизированная геометрия канавок и запатентованная геометрия передней грани обеспечивают надёжный отвод стружки в стальных и литых материалах. Высокоэффективное покрытие последнего поколения.

Хвостовики:

  • Цилиндрический DIN 6535 HA (12 3240)
  • Weldon DIN 6535 HB (12 3241)
  • Whistle-Notch DIN 6535 HE (12 3240 + 12 9100HE)

Примечание: Длина канавки LC = L2 + 1.5 × DC. Для надёжности процесса при использовании сверла 12×D рекомендуется предварительное центрирующее сверление с помощью № 121068 – 121130. Хвостовики HB и HE доступны по той же цене, что и HA. Для хвостовиков HB используйте номер заказа 123241. Для хвостовиков HE используйте номер заказа 123240 + 129100HE.

Диаметр DC (мм) Код ISO N P H M K L2 (мм) L (мм) DS (мм) Подача (мм/об)
3 12 3240 130 100 95 49.5 92 6 0.11
3.3 12 3240 130 100 95 49.1 92 6 0.12
3.4 12 3240 130 100 95 48.9 92 6 0.12
3.5 12 3240 130 100 95 48.8 92 6 0.13
3.8 12 3240 130 100 95 58.3 102 6 0.13
4 12 3240 130 100 95 58 102 6 0.14
4.2 12 3240 130 100 95 57.7 102 6 0.14
4.5 12 3240 130 100 95 57.3 102 6 0.15
4.8 12 3240 130 100 95 70.8 116 6 0.16
5 12 3240 130 100 95 70.5 116 6 0.16
5.5 12 3240 130 100 95 69.8 116 6 0.17
5.8 12 3240 130 100 95 69.3 116 6 0.18
6 12 3240 130 100 95 69 116 6 0.18
6.3 12 3240 130 100 95 98.6 146 8 0.19
6.5 12 3240 130 100 95 98.3 146 8 0.19
6.6 12 3240 130 100 95 98.1 146 8 0.19
6.8 12 3240 130 100 95 97.8 146 8 0.2
7 12 3240 130 100 95 97.5 146 8 0.2
7.8 12 3240 130 100 95 96.3 146 8 0.22
8 12 3240 130 100 95 96 146 8 0.22
8.5 12 3240 130 100 95 107.3 162 10 0.23
9 12 3240 130 100 95 106.5 162 10 0.24
10 12 3240 130 100 95 105 162 10 0.26
10.5 12 3240 130 100 95 140.3 204 12 0.27
11 12 3240 130 100 95 139.5 204 12 0.28
11.5 12 3240 130 100 95 138.8 204 12 0.29
12 12 3240 130 100 95 138 204 12 0.29
13 12 3240 130 100 95 162.5 230 14 0.31
13.5 12 3240 130 100 95 161.8 230 14 0.32
14 12 3240 130 100 95 161 230 14 0.33
