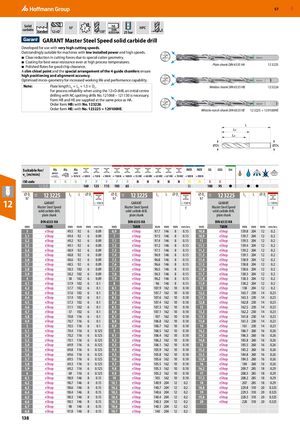

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 138
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
GARANT Master Steel Speed — твердосплавное сверло
Исполнение для высокоскоростной обработки с покрытием TiAlN
Разработано для использования при весьма высоких скоростях резания. Исключительно подходит для станков с малой установленной мощностью и высокими скоростями. Заметное снижение сил резания благодаря специальной геометрии резца. Покрытие обеспечивает превосходную износостойкость даже при высоких температурах процесса. Полированные канавки для хорошего отвода стружки. Тонкая вершина резца и специальное расположение 4 направляющих фасок обеспечивают высокую точность позиционирования и выравнивания. Оптимизированная микрогеометрия для повышенного срока службы и производительности.
Примечания:
- Длина канавки LC = L2 + 1,5 × DC
- Для надежности процесса при использовании сверла 12×D необходимо предварительное центрирующее сверление сверлами для центрирования NC № 121068–121130
- Формы HB и HE поставляются по той же цене, что и HA
- Заказ формы HB: с № 123226
- Заказ формы HE: с № 123225 + 129100HE
Варианты хвостовика DIN 6535:
- Цилиндрический хвостовик HA — 12 3225
- Хвостовик Weldon HB — 12 3226
- Хвостовик со свистком HE — 12 3225 + 12 9100HE
| ⌀ DC (мм) | L2 (мм) | L (мм) | ⌀ Ds (мм) | Подача f (мм/об) |
|---|---|---|---|---|
| 3 | 49,5 | 92 | 6 | 0,09 |
| 3,1 | 49,4 | 92 | 6 | 0,09 |
| 3,2 | 49,2 | 92 | 6 | 0,09 |
| 3,3 | 49,1 | 92 | 6 | 0,09 |
| 3,4 | 48,9 | 92 | 6 | 0,09 |
| 3,5 | 48,8 | 92 | 6 | 0,09 |
| 3,6 | 48,6 | 92 | 6 | 0,09 |
| 3,7 | 48,5 | 92 | 6 | 0,09 |
| 3,8 | 58,3 | 102 | 6 | 0,09 |
| 3,9 | 58,2 | 102 | 6 | 0,09 |
| 4 | 58 | 102 | 6 | 0,09 |
| 4,1 | 57,9 | 102 | 6 | 0,1 |
| 4,2 | 57,7 | 102 | 6 | 0,1 |
| 4,3 | 57,6 | 102 | 6 | 0,1 |
| 4,4 | 57,4 | 102 | 6 | 0,1 |
| 4,5 | 57,3 | 102 | 6 | 0,1 |
| 4,6 | 57,1 | 102 | 6 | 0,1 |
| 4,7 | 57 | 102 | 6 | 0,1 |
| 4,8 | 70,8 | 116 | 6 | 0,1 |
| 4,9 | 70,7 | 116 | 6 | 0,1 |
| 5 | 70,5 | 116 | 6 | 0,1 |
| 5,1 | 70,4 | 116 | 6 | 0,125 |
| 5,2 | 70,2 | 116 | 6 | 0,125 |
| 5,3 | 70,1 | 116 | 6 | 0,125 |
| 5,4 | 69,9 | 116 | 6 | 0,125 |
| 5,5 | 69,8 | 116 | 6 | 0,125 |
| 5,6 | 69,6 | 116 | 6 | 0,125 |
| 5,7 | 69,5 | 116 | 6 | 0,125 |
| 5,8 | 69,3 | 116 | 6 | 0,125 |
| 5,9 | 69,2 | 116 | 6 | 0,125 |
| 6 | 69 | 116 | 6 | 0,125 |
| 6,1 | 98,9 | 146 | 8 | 0,15 |
| 6,2 | 98,7 | 146 | 8 | 0,15 |
| 6,3 | 98,6 | 146 | 8 | 0,15 |
| 6,4 | 98,4 | 146 | 8 | 0,15 |
| 6,5 | 98,3 | 146 | 8 | 0,15 |
| 6,6 | 98,1 | 146 | 8 | 0,15 |
| 6,7 | 98 | 146 | 8 | 0,15 |
| 6,8 | 97,8 | 146 | 8 | 0,15 |
| 6,9 | 97,7 | 146 | 8 | 0,15 |
| 7 | 97,5 | 146 | 8 | 0,15 |
| 7,1 | 97,4 | 146 | 8 | 0,15 |
| 7,2 | 97,2 | 146 | 8 | 0,15 |
| 7,3 | 97,1 | 146 | 8 | 0,15 |
| 7,4 | 96,9 | 146 | 8 | 0,15 |
| 7,5 | 96,8 | 146 | 8 | 0,15 |
| 7,6 | 96,6 | 146 | 8 | 0,15 |
| 7,7 | 96,5 | 146 | 8 | 0,15 |
| 7,8 | 96,3 | 146 | 8 | 0,15 |
| 7,9 | 96,2 | 146 | 8 | 0,15 |
| 8 | 96 | 146 | 8 | 0,15 |
| 8,1 | 107,9 | 162 | 10 | 0,18 |
| 8,2 | 107,7 | 162 | 10 | 0,18 |
| 8,3 | 107,6 | 162 | 10 | 0,18 |
| 8,4 | 107,4 | 162 | 10 | 0,18 |
| 8,5 | 107,3 | 162 | 10 | 0,18 |
| 8,6 | 107,1 | 162 | 10 | 0,18 |
| 8,7 | 107 | 162 | 10 | 0,18 |
| 8,8 | 106,8 | 162 | 10 | 0,18 |
| 8,9 | 106,7 | 162 | 10 | 0,18 |
| 9 | 106,5 | 162 | 10 | 0,18 |
| 9,1 | 106,4 | 162 | 10 | 0,18 |
| 9,2 | 106,2 | 162 | 10 | 0,18 |
| 9,3 | 106,1 | 162 | 10 | 0,18 |
| 9,4 | 105,9 | 162 | 10 | 0,18 |
| 9,5 | 105,8 | 162 | 10 | 0,18 |
| 9,6 | 105,6 | 162 | 10 | 0,18 |
| 9,7 | 105,5 | 162 | 10 | 0,18 |
| 9,8 | 105,3 | 162 | 10 | 0,18 |
| 9,9 | 105,2 | 162 | 10 | 0,18 |
| 10 | 105 | 162 | 10 | 0,18 |
| 10,1 | 140,9 | 204 | 12 | 0,2 |
| 10,2 | 140,7 | 204 | 12 | 0,2 |
| 10,3 | 140,6 | 204 | 12 | 0,2 |
| 10,4 | 140,4 | 204 | 12 | 0,2 |
| 10,5 | 140,3 | 204 | 12 | 0,2 |
| 10,6 | 140,1 | 204 | 12 | 0,2 |
| 10,7 | 140 | 204 | 12 | 0,2 |
| 10,8 | 139,8 | 204 | 12 | 0,2 |
| 10,9 | 139,7 | 204 | 12 | 0,2 |
| 11 | 139,5 | 204 | 12 | 0,2 |
| 11,1 | 139,4 | 204 | 12 | 0,2 |
| 11,2 | 139,2 | 204 | 12 | 0,2 |
| 11,3 | 139,1 | 204 | 12 | 0,2 |
| 11,4 | 138,9 | 204 | 12 | 0,2 |
| 11,5 | 138,8 | 204 | 12 | 0,2 |
| 11,6 | 138,6 | 204 | 12 | 0,2 |
| 11,7 | 138,5 | 204 | 12 | 0,2 |
| 11,8 | 138,3 | 204 | 12 | 0,2 |
| 11,9 | 138,2 | 204 | 12 | 0,2 |
| 12 | 138 | 204 | 12 | 0,2 |
| 12,2 | 163,7 | 230 | 14 | 0,23 |
| 12,5 | 163,3 | 230 | 14 | 0,23 |
| 12,8 | 162,8 | 230 | 14 | 0,23 |
| 13 | 162,5 | 230 | 14 | 0,23 |
| 13,2 | 162,2 | 230 | 14 | 0,23 |
| 13,5 | 161,8 | 230 | 14 | 0,23 |
| 13,8 | 161,3 | 230 | 14 | 0,23 |
| 14 | 161 | 230 | 14 | 0,23 |
| 14,2 | 186,7 | 260 | 16 | 0,26 |
| 14,5 | 186,3 | 260 | 16 | 0,26 |
| 14,8 | 185,8 | 260 | 16 | 0,26 |
| 15 | 185,5 | 260 | 16 | 0,26 |
| 15,2 | 185,2 | 260 | 16 | 0,26 |
| 15,5 | 184,8 | 260 | 16 | 0,26 |
| 15,8 | 184,3 | 260 | 16 | 0,26 |
| 16 | 184 | 260 | 16 | 0,26 |
| 16,2 | 209,7 | 285 | 18 | 0,29 |
| 17 | 208,5 | 285 | 18 | 0,29 |
| 17,2 | 208,2 | 285 | 18 | 0,29 |
| 18 | 207 | 285 | 18 | 0,29 |
| 18,8 | 229,8 | 310 | 20 | 0,325 |
| 19 | 229,5 | 310 | 20 | 0,325 |
| 19,8 | 228,3 | 310 | 20 | 0,325 |
| 20 | 228 | 310 | 20 | 0,325 |
