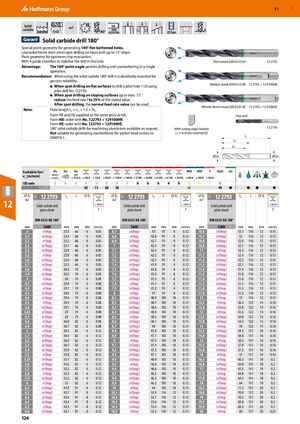

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 126

Предыдущая страница Следующая страница

Навигация

Спиральное сверло из твердого сплава с углом вершины 180°

Специальная геометрия вершины для получения плоскодонных отверстий с углом вершины 180°. Низкие радиальные силы даже при засверливании на поверхностях с уклоном до 15°. Геометрия канавок обеспечивает оптимальный отвод стружки. Четыре направляющие фаски стабилизируют сверло в отверстии.

Преимущество

Угол вершины 180° позволяет выполнять сверление и зенкование в одной операции.

Рекомендация

При использовании спирального сверла из твердого сплава с углом вершины 180° для обеспечения надёжности процесса абсолютно необходимо:

  • При засверливании на плоских поверхностях просверлить пилотное отверстие 1×D с помощью пилотного сверла № 122736.
  • При засверливании на наклонных поверхностях до макс. 15°: снизить подачу f до 25% от указанного значения. После засверливания можно использовать нормальное значение подачи.

Примечание

Длина канавки LC = L2 + 1,5 × DC.

Формы HB и HE поставляются по той же цене, что и HA.

Форма HB: заказывайте под номером 122793 + 129100HB.

Форма HE: заказывайте под номером 122793 + 129100HE.

Спиральные сверла из твердого сплава с углом вершины 180° для обработки алюминия доступны по запросу.

Не подходят для получения зенковок для потайных винтов по DIN974-1.

Пилотное сверло

С фаской режущей кромки (= 5% от номинального ⌀) 12 2736

Рекомендуемые материалы

ISO код N P M S K
Скорость резания vc [м/мин] 12 2793 85 75 45 90 ●

Цилиндрический хвостовик DIN 6535 HA

12 2793

Хвостовик Weldon DIN 6535 HB

12 2793 + 12 9100HB

Хвостовик Whistle-Notch DIN 6535 HE

12 2793 + 12 9100HE

Спиральное сверло из твердого сплава с углом вершины 180°, цилиндрический хвостовик DIN 6535 HA

⌀ DC (мм) Покрытие L2 (мм) L (мм) ⌀ Ds (мм) Подача (мм/об.)
3eShop23,56660,05
3,1(eShop)23,46660,05
3,2eShop23,26660,05
3,3(eShop)23,16660,05
3,4(eShop)22,96660,05
3,5eShop22,86660,05
3,6(eShop)22,66660,05
3,7(eShop)22,56660,05
3,8eShop30,37460,05
3,9(eShop)30,27460,05
4eShop307460,08
4,1(eShop)29,97460,08
4,2eShop29,77460,08
4,3(eShop)29,67460,08
4,4(eShop)29,47460,08
4,5eShop29,37460,08
4,6(eShop)29,17460,08
4,65(eShop)297460,08
4,7(eShop)297460,08
4,8eShop36,88260,08
4,9(eShop)36,78260,08
5eShop36,58260,12
5,1(eShop)36,48260,12
5,2(eShop)36,28260,12
5,3(eShop)36,18260,12
5,4(eShop)35,98260,12
5,5eShop35,88260,12
5,55(eShop)35,78260,12
5,6(eShop)35,68260,12
5,7(eShop)35,58260,12
5,8eShop35,38260,12
5,9(eShop)35,28260,12
6eShop358260,12
6,1(eShop)43,99180,12
6,2(eShop)43,79180,12
6,3(eShop)43,69180,12
6,4(eShop)43,49180,12
6,5eShop43,39180,12
6,6(eShop)43,19180,12
6,7(eShop)439180,12
6,8eShop42,89180,12
6,9(eShop)42,79180,12
7eShop42,59180,12
7,1(eShop)42,49180,12
7,2(eShop)42,29180,12
7,3(eShop)42,19180,12
7,4(eShop)41,99180,12
7,5eShop41,89180,12
7,6(eShop)41,69180,12
7,7(eShop)41,59180,12
7,8eShop41,39180,12
7,9(eShop)41,29180,12
8eShop419180,12
8,1(eShop)48,9103100,15
8,2(eShop)48,7103100,15
8,3(eShop)48,6103100,15
8,4(eShop)48,4103100,15
8,5eShop48,3103100,15
8,6(eShop)48,1103100,15
8,7(eShop)48103100,15
8,8(eShop)47,8103100,15
8,9(eShop)47,7103100,15
9eShop47,5103100,15
9,1(eShop)47,4103100,15
9,2(eShop)47,2103100,15
9,3(eShop)47,1103100,15
9,4(eShop)46,9103100,15
9,5eShop46,8103100,15
9,6(eShop)46,6103100,15
9,7(eShop)46,5103100,15
9,8(eShop)46,3103100,15
9,9(eShop)46,2103100,15
10eShop46103100,15
10,1(eShop)53,9116120,15
10,2eShop53,7116120,15
10,3(eShop)53,6116120,15
10,4(eShop)53,4116120,15
10,5eShop53,3116120,15
10,6(eShop)53,1116120,15
10,7(eShop)53116120,15
10,8(eShop)52,8116120,15
10,9(eShop)52,7116120,15
11eShop52,5116120,15
11,1(eShop)52,4116120,15
11,2(eShop)52,2116120,15
11,3(eShop)52,1116120,15
11,4(eShop)51,9116120,15
11,5(eShop)51,8116120,15
11,6(eShop)51,6116120,15
11,7(eShop)51,5116120,15
11,8eShop51,3116120,15
11,9(eShop)51,2116120,15
12eShop51116120,15
12,5eShop56,3122140,16
12,8(eShop)55,8122140,16
13eShop55,5122140,16
13,5(eShop)54,8122140,16
13,8(eShop)54,3122140,16
14eShop54122140,16
14,5(eShop)59,3131160,16
14,8(eShop)58,8131160,16
15eShop58,5131160,16
15,5(eShop)57,8131160,16
15,8(eShop)57,3131160,16
16eShop57131160,16
16,5eShop66,3141180,2
16,8(eShop)65,8141180,2
17(eShop)65,5141180,2
17,5eShop64,8141180,2
17,8(eShop)64,3141180,2
18eShop64141180,2
18,5(eShop)71,3151200,2
18,8(eShop)70,8151200,2
19eShop70,5151200,2
19,5(eShop)69,8151200,2
19,8(eShop)69,3151200,2
20eShop69151200,23
