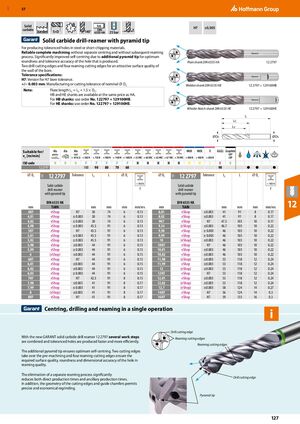

Спиральное сверло-развёртка из твердого сплава с пирамидальной вершиной
Для производства отверстий с допусками в стали или хрупких материалах. Надёжная полная обработка без отдельного центрирования и без последующего процесса развёртывания. Значительно улучшенное самоцентрирование благодаря дополнительной пирамидальной вершине для оптимального круглого профиля и точности допусков производимого отверстия.
Два режущих кромки сверления и четыре режущие кромки развёртывания обеспечивают привлекательное качество поверхности стенки скважины.
Спецификация допусков
- H7: версия для допуска отверстия H7.
- ±0,003 мм: производственный или допуск резания номинального ⌀ DC.
Примечание
Длина канавки LC = L2 + 1,5 × DC.
Хвостовики HB и HE доступны по той же цене, что и HA.
Для хвостовиков HB: используйте номер заказа 122797 + 129100HB.
Для хвостовиков HE: используйте номер заказа 122797 + 129100HE.
Цилиндрический хвостовик DIN 6535 HA
12 2797
Хвостовик Weldon DIN 6535 HB
12 2797 + 129100HB
Хвостовик Whistle-Notch DIN 6535 HE
12 2797 + 129100HE
Рекомендуемые материалы
| ISO код | N | P | M | S | K |
|---|---|---|---|---|---|
| Скорость резания vc [м/мин] 12 2797 | 100 | 90 | 90 | ● | ● |
Спиральное сверло-развёртка из твердого сплава с пирамидальной вершиной, цилиндрический хвостовик DIN 6535 HA
| ⌀ DC (мм) | Покрытие | Допуск | L2 (мм) | L (мм) | ⌀ Ds (мм) | Подача (мм/об.) |
|---|---|---|---|---|---|---|
| 4H7 | eShop | H7 | 30 | 74 | 6 | 0,13 |
| 4,01 | eShop | ±0,003 | 30 | 74 | 6 | 0,13 |
| 4,02 | eShop | ±0,003 | 30 | 74 | 6 | 0,13 |
| 4,98 | eShop | ±0,003 | 45,5 | 91 | 6 | 0,13 |
| 5H7 | eShop | H7 | 45,5 | 91 | 6 | 0,13 |
| 5,01 | eShop | ±0,003 | 45,5 | 91 | 6 | 0,13 |
| 5,02 | eShop | ±0,003 | 45,5 | 91 | 6 | 0,13 |
| 5,98 | eShop | ±0,003 | 44 | 91 | 6 | 0,15 |
| 5,99 | eShop | ±0,003 | 44 | 91 | 6 | 0,15 |
| 6 | (eShop) | ±0,003 | 44 | 91 | 6 | 0,15 |
| 6H7 | eShop | H7 | 44 | 91 | 6 | 0,15 |
| 6,01 | eShop | ±0,003 | 44 | 91 | 6 | 0,15 |
| 6,02 | eShop | ±0,003 | 44 | 91 | 6 | 0,15 |
| 6,03 | eShop | ±0,003 | 44 | 91 | 6 | 0,15 |
| 7H7 | eShop | H7 | 42,5 | 91 | 8 | 0,15 |
| 7,98 | eShop | ±0,003 | 41 | 91 | 8 | 0,17 |
| 7,99 | eShop | ±0,003 | 41 | 91 | 8 | 0,17 |
| 8 | (eShop) | ±0,003 | 41 | 91 | 8 | 0,17 |
| 8H7 | eShop | H7 | 41 | 91 | 8 | 0,17 |
| 8,01 | eShop | ±0,003 | 41 | 91 | 8 | 0,17 |
| 8,02 | eShop | ±0,003 | 41 | 91 | 8 | 0,17 |
| 9H7 | eShop | H7 | 47,5 | 103 | 10 | 0,17 |
| 9,54 | (eShop) | ±0,003 | 46,7 | 103 | 10 | 0,22 |
| 9,98 | eShop | ±0,003 | 46 | 103 | 10 | 0,22 |
| 9,99 | eShop | ±0,003 | 46 | 103 | 10 | 0,22 |
| 10 | (eShop) | ±0,003 | 46 | 103 | 10 | 0,22 |
| 10H7 | eShop | H7 | 46 | 103 | 10 | 0,22 |
| 10,01 | eShop | ±0,003 | 46 | 103 | 10 | 0,22 |
| 10,02 | eShop | ±0,003 | 46 | 103 | 10 | 0,22 |
| 11,98 | (eShop) | ±0,003 | 53 | 118 | 12 | 0,24 |
| 11,99 | eShop | ±0,003 | 53 | 118 | 12 | 0,24 |
| 12 | (eShop) | ±0,003 | 53 | 118 | 12 | 0,24 |
| 12H7 | eShop | H7 | 53 | 118 | 12 | 0,24 |
| 12,01 | eShop | ±0,003 | 53 | 118 | 12 | 0,24 |
| 12,02 | (eShop) | ±0,003 | 53 | 118 | 12 | 0,24 |
| 12,7 | (eShop) | ±0,003 | 58 | 124 | 14 | 0,27 |
| 14H7 | eShop | H7 | 56 | 124 | 14 | 0,3 |
| 16H7 | eShop | H7 | 59 | 133 | 16 | 0,3 |
Центрирование, сверление и развёртывание в одной операции
С новым спиральным сверлом-развёрткой GARANT из твердого сплава 12 2797 несколько рабочих этапов объединяются и отверстия с допусками производятся быстрее и эффективнее.
Дополнительная пирамидальная вершина обеспечивает оптимальное самоцентрирование. Две режущие кромки сверления берут на себя предварительную обработку, а четыре режущие кромки развёртывания обеспечивают необходимое качество поверхности, круглый профиль и точность размеров отверстия в качестве развёртывания.
Исключение отдельного процесса развёртывания значительно снижает как прямые производственные сроки, так и вспомогательные производственные сроки.
Кроме того, геометрия режущих кромок и направляющих фасок позволяет проводить точное и экономичное переточку.
