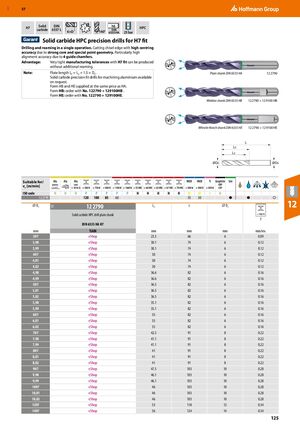

Спиральные сверла HPC из твердого сплава для посадки H7

Сверление и развёртывание в одной операции. Режущее долото с высокой точностью центрирования благодаря прочному сердечнику и специальной геометрии вершины. Особо высокая точность совмещения благодаря четырём направляющим фаскам.

Преимущество

Очень жесткие допуски производства с посадкой H7 могут достигаться без дополнительного развёртывания.

Примечание

Длина канавки LC = L2 + 1,5 × DC.

Спиральные сверла из твердого сплава с посадкой для обработки алюминия доступны по запросу.

Формы HB и HE поставляются по той же цене, что и HA.

Форма HB: заказывайте под номером 122790 + 129100HB.

Форма HE: заказывайте под номером 122790 + 129100HE.

Рекомендуемые материалы

ISO код N P M S K
Скорость резания vc [м/мин] 12 2790 120 100 35 30 ●

Цилиндрический хвостовик DIN 6535 HA

12 2790

Хвостовик Weldon DIN 6535 HB

12 2790 + 12 9100 HB

Хвостовик Whistle-Notch DIN 6535 HE

12 2790 + 12 9100 HE

Спиральное сверло HPC из твердого сплава с посадкой H7, цилиндрический хвостовик DIN 6535 HA

⌀ DC (мм) Покрытие L2 (мм) L (мм) ⌀ Ds (мм) Подача (мм/об.)
3H7eShop23,56660,09
3,98eShop30,17460,12
3,99eShop30,17460,12
4H7eShop307460,12
4,01eShop307460,12
4,02eShop307460,12
4,98eShop36,68260,16
4,99eShop36,68260,16
5H7eShop36,58260,16
5,01eShop36,58260,16
5,02eShop36,58260,16
5,98eShop35,18260,16
5,99eShop35,18260,16
6H7eShop358260,16
6,01eShop358260,16
6,02eShop358260,16
7H7eShop42,59180,22
7,98eShop41,19180,22
7,99eShop41,19180,22
8H7eShop419180,22
8,01eShop419180,22
8,02eShop419180,22
9H7eShop47,5103100,28
9,98eShop46,1103100,28
9,99eShop46,1103100,28
10H7eShop46103100,28
10,01eShop46103100,28
10,02eShop46103100,28
12H7eShop53118120,34
14H7eShop56124140,34
