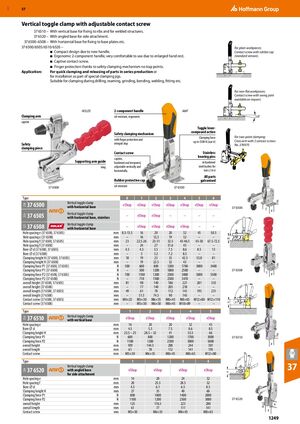

Вертикальный рычажный зажим с регулируемым контактным винтом

37 6510 — С вертикальным основанием для крепления к ребрам и для сварных конструкций.

37 6520 — С наклонным основанием для бокового крепления.

37 6500–6508 — С горизонтальным основанием для крепления на пластины и т. д.

37 6500/6505/6510/6520

  • Компактная конструкция благодаря новой рукоятке.
  • Эргономичная 2-компонентная руковатка, очень удобная в использовании благодаря увеличенной подставке для руки.
  • Фиксирующийся контактный винт.
  • Защита пальцев благодаря механизму безопасности зажима без опасных точек.

Применение

Для быстрого зажима и отпуска деталей при серийном производстве или для установки в качестве части специальных зажимных приспособлений. Подходит для зажима при сверлении, развертывании, шлифовании, гибке, сварке, подгонке и т. д.

Для плоских деталей

Контактный винт с резиновой крышкой (стандартная версия).

Для неплоских деталей

Контактный винт с поворотным суставом доступен по запросу.

Для двухточечного зажима

Поперечный рычаг с 2 контактными винтами No. 376970

Основные элементы

Рычаг зажима фиксирующийся

2-компонентная рукоятка — стойкая к маслу, эргономичная

Механизм безопасности зажима с защитой пальцев и интегрированным стопором

Контактный винт — фиксирующийся, закаленный и отпущенный, регулируется по вертикали и горизонтали

Резиновая защитная крышка — стойкая к маслу

Направляющая опорного рычага длинная

Нержавеющие штифты подшипников в закаленных стальных втулках для размеров 2–6

Все детали оцинкованы

Усилие зажима до 5500 Н (размер 6)

Рычажный механизм со сложным действием 10°

Тип 0 1 2 3 4 5 6
37 6500 — Вертикальный рычажный зажим с горизонтальным основанием eShop eShop eShop eShop eShop eShop eShop
37 6505 — Вертикальный рычажный зажим с горизонтальным основанием, нержавеющая сталь – eShop eShop – – – –
37 6508 — Вертикальный рычажный зажим с горизонтальным основанием – eShop eShop eShop eShop – –
Расстояние между отверстиями e (37 6500, 37 6505), мм 8,5–13,5 16 20 20 32 45 50,5
Расстояние между отверстиями e (37 6508), мм – 16 12,5 19 32 – –
Расстояние между отверстиями f (37 6500, 37 6505), мм 23 22,5–26 23–31 32,5 43–46,5 45–50 67,5–72,5
Расстояние между отверстиями f (37 6508), мм – 24 27 31,6 45 – –
Диаметр отверстия d (37 6500, 37 6505), мм 4,5 4,5 5,5 7,5 8,6 8,5 13
Диаметр отверстия d (37 6508), мм – 3 5,2 7,2 8,3 – –
Высота зажима H (37 6500, 37 6505), мм 18 19 23 33 42,5 55,8 81
Высота зажима H (37 6508), мм – 19 22,5 32 43 – –
Усилие зажима P1 (37 6500, 37 6505), Н 500 600 800 1200 1700 3000 3400
Усилие зажима P1 (37 6508), Н – 500 1200 1800 2500 – –
Усилие зажима P2 (37 6500, 37 6505), Н 700 1100 1200 2500 3000 5000 5500
Усилие зажима P2 (37 6508), Н – 710 1500 2500 3470 – –
Общая высота (37 6500, 37 6505), мм 81 98 140 186 221 281 333
Общая высота (37 6508), мм – 77 140 205 218 – –
Общая длина (37 6500, 37 6505), мм 49 61 78 112 141 195 231
Общая длина (37 6508), мм – 51,5 74,5 90 143 – –
Контактный винт (37 6500, 37 6505), мм M4×25 M5×30 M6×35 M8×45 M8×65 M12×80 M12×110
Контактный винт (37 6508), мм – M5×30 M6×50 M8×45 M10×89 – –
Тип 1 2 3 4 5
37 6510 — Вертикальный рычажный зажим с вертикальным основанием eShop eShop eShop eShop eShop
Расстояние между отверстиями e, мм 16 20 20 32 45
Диаметр отверстия d, мм 4,5 5,5 7,5 8,6 8,5
Высота зажима H, мм 23,5–25 28,5–32 41 55,5 66
Усилие зажима P1, Н 600 800 1200 1700 3000
Усилие зажима P2, Н 1100 1200 2500 3000 5000
Общая высота, мм 109 144,5 200 244 301
Общая длина, мм 61 78 112 141 195
Контактный винт, мм M5×30 M6×35 M8×45 M8×65 M12×80
Тип 1 2 3 4
37 6520 — Вертикальный рычажный зажим с наклонным основанием для бокового крепления eShop eShop eShop eShop
Расстояние между отверстиями e, мм 14 20 24 32
Расстояние между отверстиями f, мм 20 25,5 28,5 32
Диаметр отверстия d, мм 4,5 6,1 6,5 8,5
Высота зажима H, мм 27 35 40 60
Усилие зажима P1, Н 800 1000 1400 2000
Усилие зажима P2, Н 1100 1200 2500 3000
Общая высота, мм 125 176,5 223 280
Общая длина, мм 61 77 111 141
Контактный винт, мм M5×30 M6×35 M8×45 M8×65
