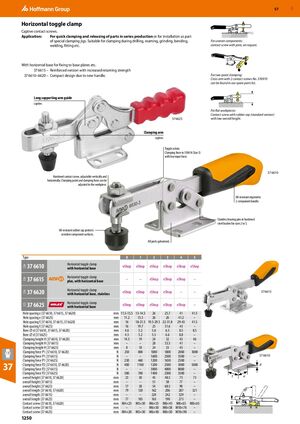

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1250

Предыдущая страница Следующая страница

Навигация

Горизонтальное быстрозажимное приспособление

Захватывающие контактные винты

Применение

Для быстрого зажима и отпуска деталей при серийном производстве или при установке в составе специальных зажимных приспособлений. Подходит для зажима при сверлении, развертывании, шлифовании, гибке, сварке, подгонке и т.д.

Особенности конструкции

  • Горизонтальная база для крепления к монтажным плитам
  • 37 6615 – усиленная версия с повышенной удерживающей силой
  • 37 6610–6620 – компактная конструкция благодаря новой рукоятке
  • Направляющая поддерживающего рычага с фиксацией
  • Зажимной рычаг с фиксацией
  • Механизм быстрого действия с зажимной силой до 5500 Н (размер 5) при низком входном усилии
  • Закаленный контактный винт, регулируемый вертикально и горизонтально
  • Точка и величина зажима могут быть отрегулированы под заготовку
  • Маслостойкая эргономичная 2-компонентная рукоятка
  • Нержавеющие штифты подшипников в закаленных стальных втулках для размеров 2–5
  • Маслостойкий резиновый колпачок защищает чувствительные поверхности компонентов
  • Все детали гальванизированы

Дополнительные варианты

  • Для неровных компонентов: контактный винт с шарниром по запросу
  • Для двухточечного зажима: поперечный рычаг с 2 контактными винтами № 376970 (см. список запасных частей)
  • Для плоских заготовок: контактный винт с резиновым колпачком (стандартное исполнение) с малой общей высотой
Тип Размер 0 Размер 1 Размер 2 Размер 3 Размер 4 Размер 5
37 6610 Горизонтальное быстрозажимное приспособление с горизонтальной базой 35A eShop eShop eShop eShop eShop eShop
37 6615 Горизонтальное быстрозажимное приспособление plus с горизонтальной базой 35A – – eShop eShop eShop –
37 6620 Горизонтальное быстрозажимное приспособление с горизонтальной базой, нержавеющее исполнение 35A eShop eShop eShop eShop – –
37 6625 Горизонтальное быстрозажимное приспособление с горизонтальной базой 32S eShop eShop eShop eShop eShop –
Параметр Размер 0 Размер 1 Размер 2 Размер 3 Размер 4 Размер 5
Расстояние между отверстиями e (37 6610, 37 6615, 37 6620) 11.5–15.5 мм 13–14.5 мм 26 мм 25.7 мм 41 мм 41.5 мм
Расстояние между отверстиями e (37 6625) 11.2 мм 13.5 мм 26 мм 26 мм 41.2 мм –
Расстояние между отверстиями f (37 6610, 37 6615, 37 6620) 16 мм 18–21.5 мм 19.5–29.5 мм 22–31.8 мм 29–43 мм 41.5 мм
Расстояние между отверстиями f (37 6625) 16 мм 19.7 мм 25 мм 31.6 мм 43 мм –
Диаметр отверстия d (37 6610, 37 6615, 37 6620) 4.6 мм 5.2 мм 5.6 мм 6.5 мм 8.5 мм 8.5 мм
Диаметр отверстия d (37 6625) 4.3 мм 5.2 мм 5.5 мм 6.6 мм 8.8 мм –
Высота зажима H (37 6610, 37 6620) 14.5 мм 19 мм 24 мм 32 мм 45 мм 46 мм
Высота зажима H (37 6615) – – 28 мм 33.5 мм 41 мм –
Высота зажима H (37 6625) 8 мм 18 мм 24 мм 33 мм 45 мм –
Зажимная сила P1 (37 6610, 37 6620) 250 Н 800 Н 1000 Н 1800 Н 2000 Н 3000 Н
Зажимная сила P1 (37 6615) – – 1600 Н 2500 Н 3500 Н –
Зажимная сила P1 (37 6625) 230 Н 460 Н 1200 Н 1650 Н 2500 Н –
Зажимная сила P2 (37 6610, 37 6620) 400 Н 1100 Н 1200 Н 2500 Н 3000 Н 5000 Н
Зажимная сила P2 (37 6615) – – 3000 Н 4000 Н 8000 Н –
Зажимная сила P2 (37 6625) 380 Н 700 Н 1400 Н 2300 Н 3500 Н –
Общая высота (37 6610, 37 6620) 23 мм 30 мм 45 мм 48.5 мм 75 мм 73 мм
Общая высота (37 6615) – – 51 мм 58 мм 77 мм –
Общая высота (37 6625) 17 мм 38 мм 54 мм 68.5 мм 90 мм –
Общая длина (37 6610, 37 6620) 79 мм 120 мм 162 мм 206 мм 287 мм 321 мм
Общая длина (37 6615) – – 224 мм 242 мм 329 мм –
Общая длина (37 6625) 77 мм 105 мм 163 мм 190 мм 273 мм –
Контактный винт (37 6610, 37 6620) M4×25 M5×30 M6×35 M8×45 M8×65 M8×65
Контактный винт (37 6615) – – M6×50 M8×58 M10×76 –
Контактный винт (37 6625) M4×20 M5×30 M6×40 M8×50 M10×90 –
