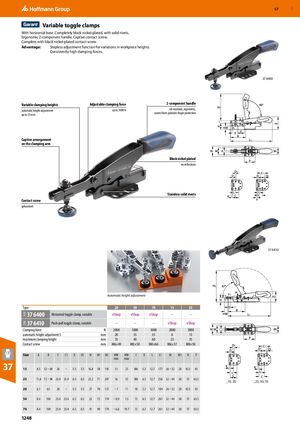

Переменные рычажные зажимы

С горизонтальным основанием. Полностью покрыто черным никелем, с цельными заклепками. Эргономичная 2-компонентная рукоятка. Фиксирующийся контактный винт. Комплектуется покрытым черным никелем контактным винтом.

Преимущество

Функция ступенчатой регулировки для изменения высоты рабочей детали. Постоянно высокие усилия зажима.

Основные характеристики

Переменные высоты зажима — автоматическая регулировка высоты до 35 мм

Регулируемое усилие зажима — до 3000 Н

2-компонентная руковатка — стойкая к маслу, эргономичная, выпуклая форма обеспечивает защиту пальцев

Фиксирующееся расположение на рычаге зажима

Покрыто черным никелем — без отражений

Контактный винт — оцинкованный

Нержавеющие цельные заклепки

Тип 20 50 70 15 25
37 6400 — Горизонтальный рычажный зажим переменный eShop eShop eShop – –
37 6410 — Рычажный зажим "притяни–толкни" переменный – – – eShop eShop
Усилие зажима, Н 2000 3000 3000 2000 3000
Автоматическая регулировка высоты S, мм 20 35 35 8 13
Максимальная высота зажима, мм 35 40 60 25 35
Контактный винт, мм M6×49 M8×50 M8×66 M6×37 M8×50
Размер A B C C1 D D1 H H1 H2 HW (мин) HW (макс) I K L L1 M M1 N P
15 8,5 52–69 26 – 5,5 5,5 16,8 58 145 13 25 M6 5,3 12,7 177 26–32 28 42,5 45
25 11,8 72–98 25,4 25,4 6,5 6,5 23,2 71 207 16 35 M8 6,3 12,7 256 32–44 38 57 63,5
20 6,1 63 26 – 5,5 5,5 27 70 121 –7 11 10 5,3 12,7 184 26–32 28 42,5 45
50 8,4 104 25,4 25,4 6,5 6,5 23 72 174 –8,9 1,5 13 6,3 12,7 261 32–44 38 57 63,5
70 8,4 104 25,4 25,4 6,5 6,5 41 90 174 –6,6 19,7 13 6,3 12,7 261 32–44 38 57 63,5
