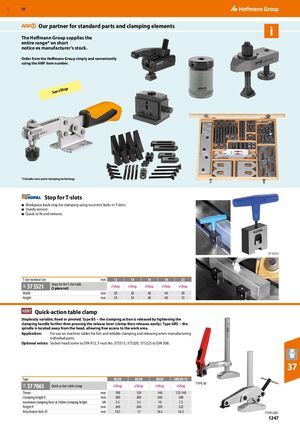

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1247

Предыдущая страница Следующая страница

Навигация

Наш партнер по стандартным деталям и зажимным элементам

Группа Hoffmann поставляет весь ассортимент* в кратчайшие сроки со склада производителя. Заказывайте у группы Hoffmann просто и удобно, используя номер предмета AMF.

* Исключает технологию нулевого зажима

Упор для Т-пазов

  • Упор детали для закрепления эксцентриковыми болтами в Т-пазы.
  • Прочная версия.
  • Быстро крепится и снимается.
Номинальный размер Т-паза мм 12 14 16 18 22
37 5521 — Упоры для стола с Т-пазом (набор из 2 шт.) eShop eShop eShop eShop eShop
Ширина мм 30 30 40 40 50
Высота мм 34 34 40 40 53

Быстродействующий зажим стола

Ступенчато переменный, фиксированный или поворотный. Тип BS — зажим отпускается путем дальнейшего поворота рукоятки зажима, а затем нажатия на рычаг отпуска (зажим затем легко отпускается). Тип GRS — шпиндель расположен отдельно от головки, обеспечивая свободный доступ к рабочей области.

Применение

Для использования на столах машин для быстрого и надежного зажима и отпуска при производстве отдельных деталей.

Дополнительные принадлежности

Винт с цилиндрической головкой по DIN 912, Т-гайки No. 375315; 375320; 375325 по DIN 508.

Тип BS2N BS3N BS5N GRS20-12
37 7065 — Быстродействующий зажим стола eShop eShop eShop eShop
Раствор, мм 100 120 140 123–140
Высота зажима h, мм 200 200 240 200
Максимальное усилие зажима при высоте зажима 50 мм, кН 3,5 5,5 10 7,5
Высота H, мм 260 260 320 322
Отверстие крепления ⌀, мм 10,5 13 16,5 16,5
