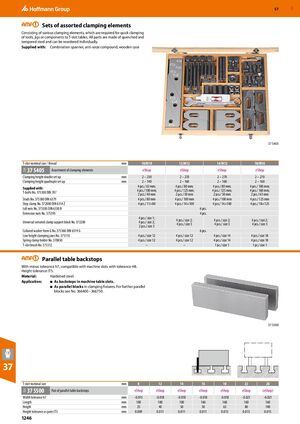

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1246

Предыдущая страница Следующая страница

Навигация

Наборы сортированных зажимных элементов

Состоят из различных зажимных элементов, необходимых для быстрого закрепления инструмента, кондукторов или компонентов на столы с Т-пазами. Все детали изготовлены из закаленной и отпущенной стали и могут быть заказаны отдельно.

Поставляется с: комбинированным ключом, противозадирной пастой, деревянным ящиком

Номинальный размер Т-паза / резьба мм 10/M10 12/M12 14/M12 18/M16
37 5405 — Набор зажимных элементов eShop eShop eShop eShop
Высота зажима (двойной набор) мм 2 – 230 2 – 270 2 – 270 2 – 270
Высота зажима (четверной набор) мм 2 – 140 2 – 160 2 – 160 2 – 160
Поставляется с Т-болтами No. 375300 DIN 787 4 шт./63 мм; 4 шт./100 мм; 2 шт./40 мм 4 шт./80 мм; 4 шт./125 мм; 2 шт./50 мм 4 шт./80 мм; 4 шт./125 мм; 2 шт./50 мм 4 шт./100 мм; 4 шт./160 мм; 2 шт./63 мм
Шпильки No. 375380 DIN 6379 4 шт./80 мм 4 шт./100 мм 4 шт./100 мм 4 шт./125 мм
Ступенчатый зажим No. 372000 DIN 6314 Z 4 шт./11×80 4 шт./14×100 4 шт./14×100 4 шт./18×125
Высокие гайки No. 375385 DIN 6330 B 6 шт.
Удлинительные гайки No. 375395 4 шт.
Универсальный зубчатый блок поддержки зажима No. 372200 4 шт./размер 1; 4 шт./размер 2; 2 шт./размер 3 4 шт./размер 2; 4 шт./размер 3 4 шт./размер 2; 4 шт./размер 3 4 шт./размер 2; 4 шт./размер 3
Прокладка с воротником форма G No. 375360 DIN 6319 G 6 шт.
Низкие зажимные губки No. 375110 4 шт./размер 12 4 шт./размер 12 4 шт./размер 14 4 шт./размер 18
Держатель пружинного зажима No. 370850 4 шт./размер 12 4 шт./размер 12 4 шт./размер 14 4 шт./размер 18
Щетка для Т-паза No. 375512 – – 1 шт./размер 1 1 шт./размер 1

Параллельные упоры стола

С минусовым допуском h7, совместимы с пазами машин с допуском H8. Допуск высоты IT5. Материал: закаленная сталь.

Применение

  • Как упоры в пазы стола машины.
  • Как параллельные блоки в зажимных приспособлениях. Дополнительные параллельные блоки см. №. 366400 - 366750.
Номинальный размер Т-паза мм 8 12 14 16 18 22 28
37 5500 — Пара параллельных упоров стола eShop eShop eShop eShop eShop eShop (eShop)
Допуск ширины h7 мм -0,015 -0,018 -0,018 -0,018 -0,018 -0,021 -0,021
Длина мм 100 100 100 160 160 160 160
Высота мм 25 40 50 50 63 80 100
Допуск высоты как пара IT5 мм 0,009 0,011 0,011 0,011 0,013 0,013 0,015
