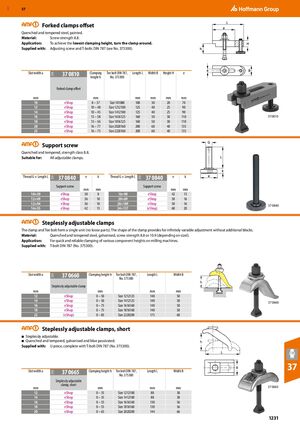

Вилочные струбцины компенсированные

Материал

Закалена и отпущена, окрашена. Класс прочности винта 8.8.

Применение

Для достижения минимальной высоты зажима поверните струбцину.

Поставляется с

Регулировочный винт и тройники DIN 787 (см. № 375300).

Ширина паза a мм37 0810 — Вилочная струбцина компенсированаВысота зажима h ммТройник DIN 787, № 375300Длина L ммШирина B ммВысота H ммe мм
10eShop8–37Размер 101080100302070
12eShop10–48Размер 1212100125402590
14eShop10–45Размер 1412100125402590
16eShop13–58Размер 16161251605030110
18eShop13–56Размер 18161251605030110
20eShop16–77Размер 20201602006040135
22eShop16–75Размер 22201602006040135

Регулировочный винт

Закалена и отпущена, класс прочности 8.8. Подходит для: всех регулируемых струбцин.

Резьба G × длина L мм37 0840 — Регулировочный винтe ммk мм
10×39eShop308
12×49eShop3610
12×94eShop3610
16×55eShop4213
16×90eShop4213
20×69eShop5016
20×109eShop5016
24×137(eShop)6020

Бесступенчато регулируемые струбцины

Струбцина и тройник образуют единое целое (без отдельных деталей). Форма струбцины обеспечивает бесступенчатую регулировку без дополнительных прокладок.

Материал

Закалена и отпущена, оцинкована, класс прочности винта 8.8 или 10.9 (в зависимости от размера!).

Применение

Для быстрого и надёжного зажима различных высот детали на фрезерных станках.

Поставляется с

Тройник DIN 787 (№ 375300).

Ширина паза a мм37 0660 — Бесступенчато регулируемая струбцинаВысота зажима h ммТройник DIN 787, № 375300Длина L ммШирина B мм
12eShop0–50Размер 121212514050
14eShop0–50Размер 141212514050
16eShop0–75Размер 161616014050
18eShop0–75Размер 181616014050
22(eShop)0–85Размер 222020017560

Бесступенчато регулируемые струбцины, короткие

  • Бесступенчато регулируемые.
  • Закалена и отпущена, оцинкована и посинена.

Поставляется с

U-образная деталь, полностью с тройником DIN 787 (№ 375300).

Ширина паза a мм37 0665 — Бесступенчато регулируемая струбцина, короткаяВысота зажима h ммТройник DIN 787, № 375300Длина L ммШирина B мм
12eShop0–35Размер 12121008838
14eShop0–35Размер 14121008838
16eShop0–55Размер 161616013056
18eShop0–55Размер 181616013056
20eShop0–65Размер 202020014466
