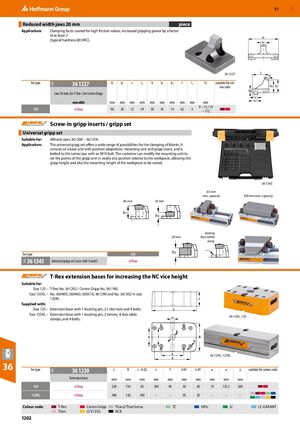

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1202

Предыдущая страница Следующая страница

Навигация

Кулачки пониженной ширины 20 мм

Применение: зажимные поверхности с покрытием для высоких коэффициентов трения, повышенная мощность захвата в 2 раза и более (типичная твердость 80 HRC).

Тип Модель Вариант b (мм) b1 (мм) c (мм) c1 (мм) h (мм) h1 (мм) h2 (мм) l (мм) l1 (мм) S1 (мм)
36 1227 36 1227 подвижный 96 20 12 39 50 45 14 62 4 9–75 / 19–172

Ввинчиваемые грипп-вставки / набор грипп-вставок

Универсальный набор грипп-вставок

Подходит для: кулачков Allmatic 361206–361354.

Применение: универсальный набор грипп-вставок предоставляет широкий спектр возможностей для зажима заготовок. Состоит из базового узла с адаптацией положения, монтажного узла и грипп-вставки, крепится к державке кулачка болтом M10. Заказчик может модифицировать монтажный узел для установки точек грипп-узла практически в любое положение относительно заготовки, что позволяет изменять высоту захвата и высоту установки заготовки.

  • Минимальная емкость: 65 мм
  • Максимальная емкость: 300 мм
  • Высота монтажа: 40 мм
  • Высота захвата: 18 мм
  • Расстояние установки: 29 мм

Базовые подставки T-Rex для увеличения высоты тисков ЧПУ

Подходит для: размер 125 – T-Rex № 361202 / Centro Gripp № 361180; размер 125XL – № 360405, 360465, 360510, 361290 и № 361302 в размере 125M.

Поставляется с: размер 125 – подставка с 1 локализирующим штифтом, 2 гайками T-slot и 4 болтами; размер 125XL – подставка с 1 локализирующим штифтом, 2 шипами, 8 струбцинами для дуо-стола и 4 болтами.

Тип Модель Вариант L (мм) B (мм) c −0,02 (мм) e (мм) f (мм) k H7 (мм) n H7 (мм) u (мм) x (мм) y (мм)
36 1230 36 1230 125 250 154 85 100 96 30 20 13 125,5 200
125XL 400 126 100 — — 30 20 — — —

Код цвета: T-Rex / Centro Gripp / Titan2/TitanSense / TC / HiPo / LC / LC-GARANT
