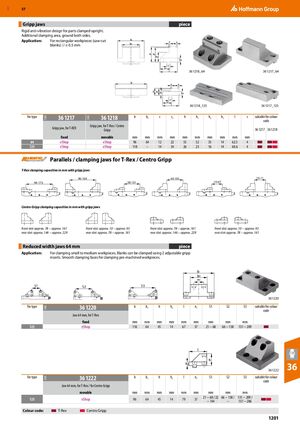

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1201

Предыдущая страница Следующая страница

Навигация

Грипп-кулачки

Жесткая конструкция, защищенная от вибраций, для деталей, зажимаемых вертикально. Дополнительная площадь зажима, отшлифована с обеих сторон.

Применение: для прямоугольных заготовок (полученных опилкой) с плоскостностью ≤ 0,5 мм.

Тип Модель Вариант b (мм) b1 (мм) c (мм) c1 (мм) h (мм) h1 (мм) h2 (мм) h3 (мм) l (мм) s (мм)
36 1217
36 1218		 36 1217 неподвижный 96 64 12 22 55 52 35 14 62,5 4
36 1218 подвижный 118 — 14 34 26 23 16 14 60,6 4

Диапазоны зажима T-Rex с грипп-кулачками

  • 94–173 мм
  • 90–169 мм
  • 40–105 мм
  • 38–101 мм
  • 10–71 мм
  • 10–67 мм

Диапазоны зажима Centro Gripp с грипп-кулачками

  • Передний паз: примерно 78–примерно 161 мм, примерно 10–примерно 93 мм
  • Задний паз: примерно 146–примерно 229 мм, примерно 78–примерно 161 мм

Кулачки пониженной ширины 64 мм

Применение: для зажима малых и средних заготовок. Заготовки можно зажимать с помощью 2 регулируемых грипп-вставок. Гладкие зажимные поверхности для зажима обработанных заготовок.

Тип Модель Вариант b (мм) b1 (мм) h (мм) h2 (мм) l (мм) n1 (мм) S1 (мм) S2 (мм) S3 (мм)
36 1220 36 1220 неподвижный 116 64 45 14 67 37 21–68 66–138 131–209
36 1222 36 1222 подвижный 96 64 45 14 79 37 21–68 / 22–144 66–138 / 131–209 —

Код цвета: T-Rex / Centro Gripp
