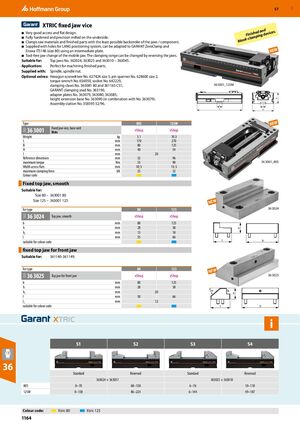

Тиски неподвижные челюстью XTRIC

  • Очень хороший доступ и плоская конструкция.
  • Полностью закалены и прецизионно отшлифованы с нижней стороны.
  • Зажимают сырье и готовые детали с минимальным ходом челюстей / компонента.
  • Поставляются с отверстиями для позиционирующей системы LANG, могут быть адаптированы под GARANT ZeroClamp и Erowa ITS148 (размер 80) с использованием промежуточной пластины.
  • Без инструментов — смена подвижной челюсти. Диапазон зажима можно изменить, перевернув челюсти.

Подходит для: Верхние челюсти № 363024, 363025 и 363010–363045.

Применение: Идеально для обработки готовых деталей.

Поставляется с: Шпиндель, гайка шпинделя.

Дополнительные опции: Шестигранный отвертка № 627424 размер 5, щипцовый ключ № 628600 размер 2, динамометрический ключ № 656050, головка № 642229, зажимные клешни № 363081 80 и 361165 CS1, стяжной болт GARANT № 363190, промежуточные пластины № 363079, 363080, 363085, удлинитель высоты № 363090 (в комбинации с № 363079), сборочная станция № 358595 52/96.

Тип80S125M
Тиски неподвижные челюстью, базовый агрегат 36 3001 XTRICeShopeShop
Массакг
3.110.3
Lмм
170270
Bмм
80125
Hмм
4054
lмм
2020
Справочный размермм
5296
Максимальный крутящий моментНм
5590
Размер под ключмм
10; 513; 5
Максимальная зажимная силакН
2532

Неподвижная верхняя челюсть, гладкая

Подходит для: Размер 80 – 363001 80; Размер 125 – 363001 125

Тип36 3024 Верхняя челюсть, гладкая80125
для типаeShopeShop
bмм80125
hмм2838
h1мм1318
lмм5566

Неподвижная верхняя челюсть для передней челюсти

Подходит для: 361140–361149.

Тип36 3025 Верхняя челюсть для передней челюсти80125
для типаeShopeShop
bмм80125
hмм2838
h1мм2020
lмм5066
l1мм1212
КонфигурацияS1 СтандартнаяS2 ПеревернутаяS3 СтандартнаяS4 Перевернутая
Размер363024 + 363037363025 + 363010
80S0–7068–1386–7610–110
125M0–13886–2246–14449–187
