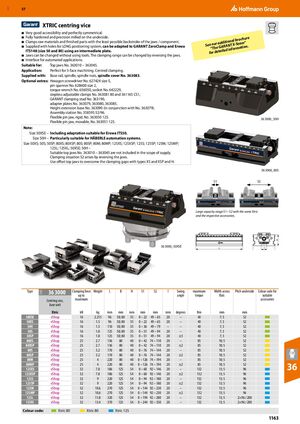

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1163

Предыдущая страница Следующая страница

Навигация

Центрирующие тиски XTRIC

  • Очень хорошая доступность и идеальная симметрия
  • Полностью закалённые и прецизионно обработанные снизу
  • Зажимает сырые материалы и готовые части с минимально возможным отводом кулачков/компонента
  • Поставляется с отверстиями для системы позиционирования LONG, может адаптироваться к GARANT ZeroClamp и Erowa ITS148 (размер 50 и 80) с помощью промежуточной плиты
  • Кулачки могут быть изменены без использования инструментов. Диапазон зажима может быть изменён путём разворота кулачков
  • Интерфейс для автоматизированных приложений

Подходит для: Верхние кулачки № 363010 – 363045.

Применение: Идеально для 5-сторонней обработки. Центрированный зажим.

Поставляется с: Базовая направляющая, шпиндель, шпиндельные гайки, крышка шпинделя № 363083.

Дополнительные опции: Шестигранный отвёртка № 627424 размер 5, штифтовый ключ № 628600 размер 2, динамометрический ключ № 656050, головка № 642229, бесступенчато регулируемые зажимы № 363081 80 и 361165 CS1, шпилька зажима GARANT № 363190, адаптерные плиты № 363079, 363080, 363085, база расширения высоты № 363090 (в сочетании с № 363079), сборочная станция № 358595 52/96, гибкий штифтовый кулачок, жёсткий, № 363050 125, гибкий штифтовый кулачок, подвижный, № 363051 125.

Примечание: Размер 50XSE – включает адаптацию, подходящую для Erowa ITS50. Размер 50H – особенно подходит для систем автоматизации HÄBERLE. Размер 50XS; 50S; 50SP; 80XS; 80XSP; 80S; 80SP; 80M; 80MP; 125XS; 125XSP; 125S; 125SP; 125M; 125MP; 125L; 125XL; 50XSE; 50H – подходящие верхние кулачки № 363010 – 363045 не включены в объём поставки. Ситуация зажима S2 возникает при развороте кулачков. Используйте смещённые верхние кулачки для преодоления зазоров зажима с типами XS и XSP и H.

Большой диапазон грузоподъёмности S1 – S2 с одинаковым Xtric и соответствующими аксессуарами.

Тип 36 3000 — Центрирующие тиски, базовая единица Xtric Усилие зажима до макс. (кН) Вес (кг) L (мм) B (мм) H (мм) S1 (мм) S2 (мм) l (мм) Угол поворота (гр.) Макс. крутящий момент (Нм) Ширина между гранями (мм) Шаг нижней поверхности (мм)
50XSE 16 2,215 96 50; 80 35 0 – 22 49 – 65 20 – 40 7; 3 52
50XS 16 1,5 96 50; 80 35 0 – 22 49 – 65 20 – 40 7; 3 52
50H 16 1,5 110 50; 80 35 0 – 36 49 – 79 – – 40 7; 3 52
50S 16 1,8 125 50; 80 35 0 – 51 49 – 94 20 – 40 7; 3 52
50SP 16 1,8 125 50; 80 35 0 – 51 49 – 94 20 ±3 40 7; 3 52
80XS 25 2,7 136 80 40 0 – 42 74 – 110 20 – 85 10; 5 52
80XSP 25 2,7 136 80 40 0 – 42 74 – 110 20 ±2 85 10; 5 52
80S 25 3,2 170 80 40 0 – 76 74 – 144 20 – 85 10; 5 52
80SP 25 3,2 170 80 40 0 – 76 74 – 144 20 ±2 85 10; 5 52
80M 25 4 220 80 40 0 – 126 74 – 194 20 – 85 10; 5 52
80MP 25 4 220 80 40 0 – 126 74 – 194 20 ±2 85 10; 5 52
125XS 32 7,8 186 125 54 0 – 60 92 – 146 20 – 132 13; 5 96
125XSP 32 7,8 186 125 54 0 – 60 92 – 146 20 ±2 132 13; 5 96
125S 32 9 220 125 54 0 – 94 92 – 180 20 – 132 13; 5 96
125SP 32 9 220 125 54 0 – 94 92 – 180 20 ±2 132 13; 5 96
125M 32 10,6 270 125 54 0 – 144 92 – 230 20 – 132 13; 5 96
125MP 32 10,6 270 125 54 0 – 144 92 – 230 20 ±2 132 13; 5 96
125L 32 11,8 320 125 54 0 – 194 92 – 280 20 – 132 13; 5 2×96 / 200
125XL 32 13,4 370 125 54 0 – 244 92 – 330 20 – 132 13; 5 2×96 / 200

Цветовой код: Xtric 80 / Xtric 125
