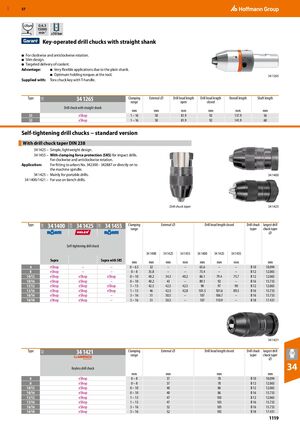

Кулачковые патроны с прямым хвостовиком и ключом

  • Для вращения по часовой стрелке и против часовой стрелки
  • Компактная конструкция
  • Направленная подача СОЖ

Преимущества

  • Очень гибкие возможности применения благодаря гладкому хвостовику
  • Оптимальные крутящие моменты зажима инструмента

Поставляется с: Торцевой ключ Torx с T-образной рукояткой.

Размер Модель 34 1265 Диапазон зажима (мм) Наружный диаметр (мм) Длина голки открытая (мм) Длина голки закрытая (мм) Общая длина (мм) Длина хвостовика (мм)
25 eShop 1 – 16 50 81,9 92 137,9 56
32 eShop 1 – 16 50 81,9 92 141,9 60

Саморасширяющиеся кулачковые патроны — стандартная версия

С хвостовиком патрона DIN 238

34 1425 – Простая, легкая конструкция.

34 1455 – С защитой силы зажима (SKS) для перфораторов. Для вращения по часовой стрелке и против часовой стрелки.

Применение

Для установки на оправки № 342300 - 342887 или непосредственно на шпиндель станка. 34 1425 – Главным образом для ручных электродрелей. 34 1400/1421 – Для использования на сверлильных станках.

Размер 34 1400 (Supra) 34 1425 34 1455 (Supra with SKS) Диапазон зажима (мм) Наружный диаметр (мм) Длина голки закрытая (мм) Хвостовик патрона Наибольший диаметр сверла (мм)
34 1400 34 1425 34 1455 34 1400 34 1425 34 1455
6 eShop – – 0 – 6,5 32 – – 65,6 – – B 10 10,094
8 eShop – – 0 – 8 35,8 – – 73,4 – – B 12 12,065
10/12 eShop eShop eShop 0 – 10 40,2 34,3 40,2 86,1 79,4 75,7 B 12 12,065
10/16 eShop eShop – 0 – 10 40,2 43 – 89,1 92 – B 16 15,733
13/12 eShop eShop eShop 1 – 13 42,5 42,5 42,5 90 97 90 B 12 12,065
13/16 eShop eShop eShop 1 – 13 46 42,5 42,8 101,5 101,6 89,3 B 16 15,733
16/16 eShop eShop – 3 – 16 51 50,5 – 107 106,7 – B 16 15,733
16/18 eShop eShop – 3 – 16 51 50,5 – 107 110,9 – B 18 17,431

Бесключевой кулачковый патрон

Размер 34 1421 Диапазон зажима (мм) Наружный диаметр (мм) Длина голки закрытая (мм) Хвостовик патрона Наибольший диаметр сверла (мм)
6 eShop 0 – 8 37 78 B 10 10,094
8 eShop 0 – 8 37 78 B 12 12,065
10/12 eShop 0 – 10 40 86 B 12 12,065
10/16 eShop 0 – 10 40 86 B 16 15,733
13/12 eShop 1 – 13 47 103 B 12 12,065
13/16 eShop 1 – 13 47 103 B 16 15,733
16/16 eShop 3 – 16 52 105 B 16 15,733
16/18 eShop 3 – 16 52 105 B 18 17,431
