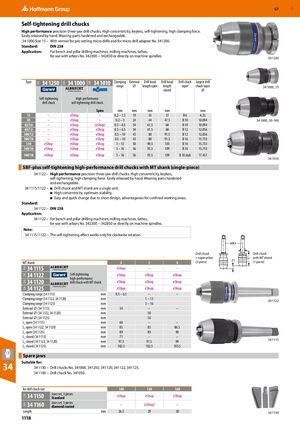

Самозажимные сверлильные патроны

Высокопроизводительные прецизионные трехкулачковые сверлильные патроны. Высокая концентричность, безключевые, самозажимные, высокое усилие зажима. Легко отпускаются вручную. Изнашиваемые детали закалены и заменяемы.

34 1000 размер 15 – с нониусной шкалой для предустановки микросверл и для микросверлильного адаптера № 341200.

Стандарт: DIN 238.

Применение: для настольных и вертикально-сверлильных станков, фрезерных станков, токарных станков, для использования с оправками № 342300–342850 или непосредственно на шпинделях станков.

Тип 34 1250 34 1000 34 1010 Диапазон зажима, мм Наружный ⌀, мм Длина головки открытой, мм Длина головки закрытой, мм Конус сверлильного патрона Наружный ⌀ конуса, мм
Самозажимной сверлильный патрон Высокопроизводительный самозажимной сверлильный патрон
15 – eShop – 0.2–1.5 19 35 37 B6 6.35
30 – eShop – 0.2–3 24 44 47.5 B 10 10.094
65/10 – eShop eShop 0.5–6.5 34 61.5 68 B 10 10.094
65/12 – eShop eShop 0.5–6.5 34 61.5 68 B 12 12.056
100/12 – eShop eShop 0.5–10 43 80 91.5 B 12 12.056
100/16 – eShop eShop 0.5–10 43 80 91.5 B 16 15.733
130 eShop eShop eShop 1–13 50 90.5 103 B 16 15.733
160/16 eShop eShop eShop 3–16 56 95.5 109 B 16 15.733
160/18 eShop eShop eShop 3–16 56 95.5 109 B 18 stub 17.431

Самозажимные высокопроизводительные сверлильные патроны SBF-plus с конусом Морзе (однопиломерные)

34 1122 – высокопроизводительные прецизионные трехкулачковые сверлильные патроны. Высокая концентричность, безключевые, самозажимные, высокое усилие зажима. Легко отпускаются вручную. Изнашиваемые детали закалены и заменяемы.

34 1115/1122

  • Сверлильный патрон и конус Морзе образуют единое целое.
  • Высокая концентричность, оптимальная стабильность.
  • Легкая и быстрая смена благодаря компактной конструкции, благоприятно для ограниченных рабочих зон.

Стандарт:

  • 34 1122 – DIN 238.

Применение:

  • 34 1122 – для настольных и вертикально-сверлильных станков, фрезерных станков, токарных станков, для использования с оправками № 342300–342850 или непосредственно на шпинделях станков.

Примечание:

  • 34 1115/1122 – эффект самозажима работает только при вращении по часовой стрелке.
Конус Морзе 2 3 4 Сверлильный патрон + коническая оправка (двухпиломерные) L1 с конусом Морзе (однопиломерные)
34 1115 eShop – –
34 1122 eShop eShop eShop Самозажимной высокопроизводительный сверлильный патрон с конусом Морзе
34 1120 eShop eShop eShop
34 1125 eShop eShop eShop
Параметр Значение
Диапазон зажима 34 1115, мм 0.5–6.5
Диапазон зажима 34 1122, 34 1120, мм 1–13
Диапазон зажима 34 1125, мм 3–16
Наружный ⌀ 34 1115, мм 34
Наружный ⌀ 34 1122, 34 1120, мм 50
Наружный ⌀ 34 1125, мм 56
L1 открытой 34 1115, мм 66
L1 открытой 34 1122, 34 1120, мм 85
L1 открытой 34 1122, мм 86.5
L1 открытой 34 1125, мм 89
L1 открытой 34 1125, мм 90
L1 закрытой 34 1115, мм 71
L1 закрытой 34 1122, 34 1120, мм 97.5
L1 закрытой 34 1125, мм 102.5
L1 закрытой 34 1125, мм 103.5

Сменные кулачки

Подходят для:

  • 34 1150 – сверлильные патроны № 341000, 341250, 341120, 341122, 341125.
  • 34 1160 – сверлильный патрон № 341050.
Для размера сверлильного патрона 100 130 160
34 1150 – комплект кулачков, 3 шт. Стандарт eShop eShop eShop
34 1160 – комплект кулачков, 3 шт. с алмазным покрытием – eShop –
Длина, мм 26.5 29 30
