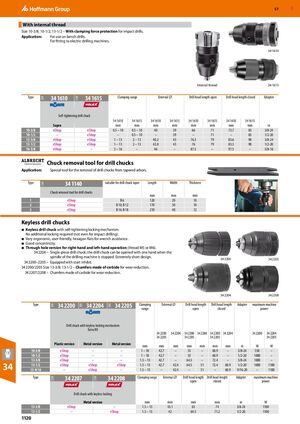

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1120

Предыдущая страница Следующая страница

Навигация

Саморасширяющиеся кулачковые патроны с внутренней резьбой

Размер 10-3/8; 10-1/2; 13-1/2 — с защитой силы зажима для перфораторов.

Применение

Для использования на сверлильных станках. Для установки на электрические сверлильные машины.

Размер 34 1610 (Supra) 34 1615 Диапазон зажима (мм) Наружный диаметр (мм) Длина голки открытая (мм) Длина голки закрытая (мм) Внутняя резьба
34 1610 34 1615 34 1610 34 1615 34 1610 34 1615 34 1610 34 1615
10-3/8 eShop eShop 0,5 – 10 0,5 – 10 40 39 66 71 73,7 83 3/8-24
10-1/2 – eShop – 0,5 – 10 – 39 – 71 – 83 1/2-20
13-3/8 eShop eShop 1 – 13 2 – 13 40,2 43 76,3 79 83,6 90 3/8-24
13-1/2 eShop eShop 1 – 13 2 – 13 42,8 43 76 79 83,3 90 1/2-20
16-5/8 eShop – 3 – 16 – 46 – 87,5 – 97,5 – 5/8-16

Приспособление для снятия кулачковых патронов

Применение: Специальное приспособление для снятия кулачковых патронов с конических оправок.

Тип 34 1140 Подходит для хвостовика патрона Длина (мм) Ширина (мм) Толщина (мм)
1 eShop B6 120 20 10
2 eShop B 10; B 12 170 30 10
3 eShop B 16; B 18 210 40 12

Бесключевые кулачковые патроны

  • Бесключевой кулачковый патрон с саморасширяющимся механизмом блокировки. Дополнительная блокировка не требуется (даже для ударного сверления).
  • Очень эргономичны, удобны в использовании, с шестигранными плоскостями для помощи гаечным ключом.
  • Хорошая концентричность.
  • Версия со сквозным отверстием для вращения вправо и влево (резьба M5 или M6). 34 2204 – Одноблочный кулачковый патрон; патрон можно открыть одной рукой, когда шпиндель сверлильного станка остановлен. Чрезвычайно компактная конструкция.
  • 34 2200–2205 – Оснащены защитой от запуска.
  • 34 2200/2205 размер 13-3/8; 13-1/2 — фаски из твердого сплава для снижения износа. 34 2207/2208 — фаски из твердого сплава для снижения износа.
Размер 34 2200 (пластик) 34 2204 (металл) 34 2205 (металл) Диапазон зажима (мм) Наружный диаметр (мм) Длина голки открытая (мм) Длина голки закрытая (мм) Адаптер Максимальная мощность станка (Вт)
34 2200 34 2204 34 2205 34 2200 34 2204 34 2205 34 2200 34 2204 34 2205 34 2200 34 2204
10-3/8 eShop – – 1 – 10 42,7 – – 55 – – 60,9 – – 3/8-24 550 –
10-1/2 eShop – – 1 – 10 42,7 – – 55 – – 60,9 – – 1/2-20 1000 –
13-3/8 eShop – – 1,5 – 13 42,7 – – 64,5 – – 72,4 – – 3/8-24 1000 –
13-1/2 eShop eShop eShop 1,5 – 13 42,7 42,4 42,4 64,5 51 51 72,4 60,9 60,9 1/2-20 1000 1100
13-9/16 – eShop – 1,5 – 13 – 42,4 – – 51 – – 60,9 – 9/16-20 – 1100
Размер 34 2207 (металл) 34 2208 (металл) Диапазон зажима (мм) Наружный диаметр (мм) Длина голки открытая (мм) Длина голки закрытая (мм) Адаптер Максимальная мощность станка (Вт)
13-3/8 eShop – 1,5 – 13 43,1 63 74 3/8-24 1100
13-1/2 – eShop 1,5 – 13 42 64,5 71,2 1/2-20 1100
