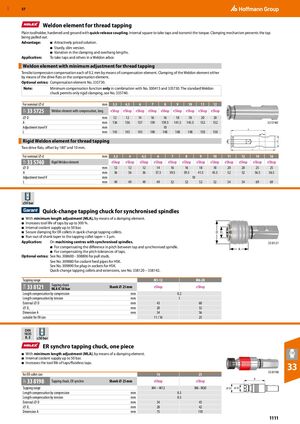

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1111

Предыдущая страница Следующая страница

Навигация

Элемент Weldon для нарезания резьбы

Гладкая державка инструмента, закалённая и шлифованная с быстросъёмной муфтой. Внутренний квадрат для размещения метчиков и передачи крутящего момента. Механизм зажима предотвращает вытягивание метчика.

Преимущества

  • Привлекательное по цене решение.
  • Прочная, стройная версия.
  • Вариация в длине зажима и вылете.

Применение

Для размещения метчиков и другого инструмента в держателе Weldon.

Элемент Weldon с минимальной регулировкой для нарезания резьбы

Компенсация растяжения/сжатия по 0,2 мм с помощью компенсирующего элемента. Зажим элемента Weldon осуществляется либо приводными плоскостями, либо компенсирующим элементом.

Опциональные принадлежности

Компенсирующий элемент № 335730.

Примечание

Функция минимальной компенсации работает только в сочетании с № 300415 и 335730. Стандартный патрон Weldon позволяет только жёсткий зажим, см. № 335740.

Для номинального ⌀ d (мм) 3,5 4,5 6 7 8 9 10 11 12
335725 Элемент Weldon с компенсацией, длинный eShop eShop eShop eShop eShop eShop eShop eShop eShop
⌀ D (мм) 12 12 14 16 16 18 18 20 20
A (мм) 136 136 137 139 139,5 141,5 145,5 152 152
Ход регулировки V (мм) 10
L (мм) 145 145 145 148 148 148 148 150 150

Жёсткий элемент Weldon для нарезания резьбы

Две приводные плоские поверхности, смещённые на 180° и 10 мм.

Для номинального ⌀ d (мм) 3,5 4 4,5 6 7 8 9 10 11 12 14 16
335740 Жёсткий элемент Weldon eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
⌀ D (мм) 12 12 12 14 16 16 18 18 20 20 25 25
A (мм) 36 36 36 37,5 39,5 39,5 41,5 45,5 52 52 56,5 56,5
Ход регулировки V (мм) 10
L (мм) 49 49 49 49 52 52 52 52 54 54 69 69

Быстросменный резьбонарезный патрон для синхронизированных шпинделей

≤50 бар

  • С минимальной регулировкой длины (MLA) с помощью демпфирующего элемента.
  • Увеличивает срок службы метчиков до 300 %.
  • Подача охлаждающей жидкости внутри до 50 бар.
  • Надёжный зажим для ER цанг в быстросменных резьбонарезных цангах.
  • Биение конического хвостовика к коническому хвостовику резьбонарезной цанги < 3 мкм.

Применение

  • На обрабатывающих центрах с синхронизированными шпинделями.
  • Для компенсации разницы в шаге между метчиком и синхронизированным шпинделем.
  • Для компенсации допусков шага метчиков.

Опциональные принадлежности

  • См. № 308600 - 308806 для вытяжных штифтов.
  • См. № 309880 для трубок подачи охлаждающей жидкости для HSK.
  • См. № 309890 для разъёмных втулок для HSK.
  • Быстросменные резьбонарезные цанги и удлинители см. № 338120 – 338142.
Диапазон нарезания резьбы M1-12 M6-20
338121 Резьбонарезный патрон MLA IC 50 бар Хвостовик ⌀ 25 мм eShop eShop
Компенсация длины при сжатии (мм) 0,2
Компенсация длины при растяжении (мм) 1
Внешний диаметр ⌀ D (мм) 43 60
⌀ D1 (мм) 20 32
Размер A (мм) 34 56
Подходит для размера ER 11 / 16 25

ER синхронный резьбонарезный патрон, одна деталь

DIN 1835 B, E

≤50 бар

  • С минимальной регулировкой длины (MLA) с помощью демпфирующего элемента.
  • Подача охлаждающей жидкости внутри до 50 бар.
  • Увеличивает срок службы метчиков/метчиков без канавок.
Для размера ER цанги 16 25
338198 Резьбонарезный патрон, ER синхронный Хвостовик ⌀ 25 мм eShop eShop
Диапазон нарезания резьбы M4 − M12 M6 - M20
Компенсация длины при сжатии (мм) 0,5
Компенсация длины при растяжении (мм) 0,5
Внешний диаметр ⌀ D (мм) 34 45
⌀ D1 (мм) 28 42
Размер A (мм) 75 110
