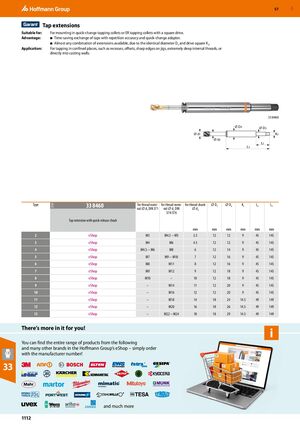

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1112

Предыдущая страница Следующая страница

Навигация

Удлинители метчиков

Подходит для

Для установки в быстросменные резьбонарезные цанги или ER резьбонарезные цанги с квадратным приводом.

Преимущества

  • Экономия времени при смене метчиков с точностью повторения и быстросменным адаптером.
  • Доступны почти любые комбинации удлинителей благодаря одинаковым диаметру D3 и квадрату привода K2.

Применение

Для нарезания резьбы в ограниченных пространствах, таких как углубления, смещения, острые края на приспособлениях, очень глубокие внутренние резьбы или прямо в стенки отливок.

Тип 338460 Удлинитель метчика с быстросъёмным патроном
Размер Для номинального ⌀ d1 DIN 371 Для номинального ⌀ d1 DIN 374/376 Для хвостовика метчика ⌀ d2 ⌀ D3 ⌀ D4 K2 L2 L3
(мм) (мм) (мм) (мм) (мм)
2 eShop M3 M4.5 − M5 3,5 12 12 9 45 145
3 eShop M4 M6 4,5 12 12 9 45 145
4 eShop M4.5 − M6 M8 6 12 14 9 45 145
5 eShop M7 M9 − M10 7 12 16 9 45 145
6 eShop M8 M11 8 12 16 9 45 145
7 eShop M9 M12 9 12 18 9 45 145
8 eShop M10 – 10 12 18 9 45 145
9 eShop – M14 11 12 20 9 45 145
10 eShop – M16 12 12 20 9 45 145
11 eShop – M18 14 18 24 14,5 49 149
12 eShop – M20 16 18 26 14,5 49 149
13 eShop – M22 − M24 18 18 29 14,5 49 149
