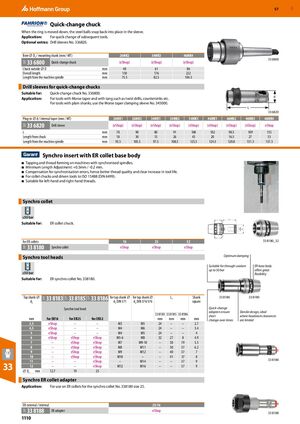

Быстросменный патрон

При опускании кольца стальные шарики возвращаются на место в гильзе.

Применение

Для быстрой смены последующих инструментов.

Опциональные принадлежности

Втулки для сверл № 336820.

Отверстие ⌀ D1 / крепёжный хвостовик (мм / MT) 26MK2 34MK3 46MK4
336800 Быстросменный патрон (eShop) (eShop) (eShop)
Наружный диаметр патрона ⌀ D (мм) 48 61 86
Полная длина (мм) 150 176 222
Расстояние от шпинделя машины (мм) 75,5 82,5 104,3

Втулки для сверл для быстросменных патронов

Подходит для

Быстросменный патрон № 336800.

Применение

Для инструментов с конусом Морзе и хвостовиком, таких как спиральные сверла, зенковки и т.д. Для инструментов с гладким хвостовиком используйте зажимную гильзу с конусом Морзе № 345000.

Штыревой ⌀ d / внутренний конус (мм / MT) 26MK1 26MK2 34MK1 34MK2 34MK3 46MK1 46MK2 46MK3 46MK4
336820 Втулка для сверл (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) eShop
L (мм) 78 90 80 91 108 102 98,5 109 135
Расстояние от патрона (мм) 18 30 15 26 43 20 16,5 27 53
Расстояние от шпинделя машины (мм) 93,5 105,5 97,5 108,5 125,5 124,3 120,8 131,3 157,3

Синхронная вставка с базовым корпусом цанги ER

  • Нарезание резьбы и формирование резьбы на машинах с синхронизированными шпинделями.
  • Минимальная регулировка длины: +0,5 мм / -0,2 мм.
  • Компенсация ошибок синхронизации, что обеспечивает лучшее качество резьбы и явное увеличение срока службы инструмента.
  • Для цанговых патронов и приводных инструментов согласно ISO 15488 (DIN 6499).
  • Подходит для левой и правой резьбы.

Синхронная цанга

≤50 бар

Подходит для

Цанговый патрон ER.

Для ER цанг 16 25 32
338180 Синхронная цанга eShop eShop eShop

Синхронные головки инструментов

≤50 бар

Подходит для

ER синхронная цанга № 338180.

Диаметр хвостовика метчика (мм) 338183 для ER16 338185 для ER25 338186 для ER32 Для хвостовика метчика DIN 371 Для хвостовика метчика DIN 374/376 L1 (мм) Хвостовик d2 (мм)
3,5 eShop – – M3 M5 24 – – 2,7
4,5 eShop – – M4 M6 24 – – 3,4
5 eShop – – M4 M5 24 – – 4
6 eShop eShop eShop M5-6 M8 32 27 8 4,9
7 – eShop eShop M7 M9-10 – 30 19 5,5
8 – eShop eShop M8 M11 – 30 37 6,2
9 – eShop eShop M9 M12 – 40 37 7
10 – eShop eShop M10 – – 41 37 8
11 – – eShop – M14 – – 37 9
12 – – eShop M12 M16 – – 37 9
⌀ D2 (мм) 12,7 19 25

Синхронный переходник для ER цанг

Применение

Для использования на ER цангах для синхронной цанги № 338180 размера 25.

Внешняя/внутренняя ER 25/16
338188 Переходник ER eShop
