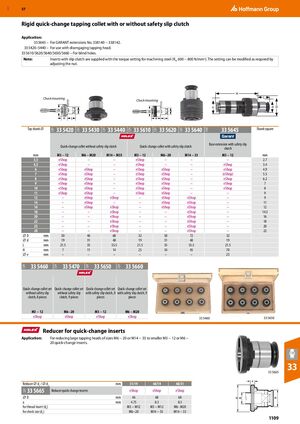

Жёсткая быстросменная резьбонарезная цанга с предохранительной муфтой скольжения или без неё

Применение

  • 335645 – Для удлинителей GARANT № 338140 − 338142.
  • 335420–5440 – Для использования с отключаемой резьбонарезной головкой.
  • 335610/5620/5640/5650/5660 – Для слепых отверстий.

Примечание

Вставки с муфтой скольжения поставляются с установкой крутящего момента для обработки стали (Rm 600 − 800 Н/мм²). Установку можно изменить по необходимости путём регулировки гайки.

Диаметр хвостовика метчика (мм) 33 5420 33 5430 33 5440 33 5610 33 5620 33 5640 33 5645 Квадрат хвостовика (мм)
Быстросменная цанга без предохранительной муфты скольжения
M3 − 12 M6 − M20 M14 − M33
Быстросменная цанга с предохранительной муфтой скольжения
M3 − 12 M6−20 M14 − 33
Базовое удлинение с предохранительной муфтой скольжения
M3 − 12
3,5 eShop – – eShop – – – 2,7
4,5 eShop – – eShop – – eShop 3,4
6 eShop eShop – eShop eShop – eShop 4,9
7 eShop eShop – eShop eShop – (eShop) 5,5
8 eShop eShop – eShop eShop – eShop 6,2
9 eShop eShop – eShop eShop – eShop 7
10 eShop eShop – eShop eShop – eShop 8
11 eShop eShop – eShop eShop – – 9
12 – eShop eShop – eShop eShop – 9
14 – eShop – – eShop eShop – 11
16 – eShop eShop – eShop eShop – 12
18 – – eShop – – eShop – 14,5
20 – – eShop – – eShop – 16
22 – – eShop – – eShop – 18
25 – – eShop – – eShop – 20
28 – – eShop – – eShop – 22
⌀ D (мм) 30 46 68 32 50 72 32
⌀ d (мм) 19 31 48 19 31 48 19
L (мм) 21,5 35 55,5 21,5 35 55,5 21,5
H (мм) 7 11 14 25 34 45 70
⌀ e (мм) – – – – – – 23

Комплект быстросменных цанг

335460 335470 335650 335660
Комплект быстросменных цанг без предохранительной муфты скольжения, 8 шт. Комплект быстросменных цанг без предохранительной муфты скольжения, 9 шт. Комплект быстросменных цанг с предохранительной муфтой скольжения, 8 шт. Комплект быстросменных цанг с предохранительной муфтой скольжения, 9 шт.
M3 − 12 M6−20 M3 − 12 M6 − M20
eShop eShop eShop eShop

Переходник для быстросменных вставок

Применение

Для преобразования больших резьбонарезных головок размеров M6 − 20 или M14 − 33 в меньшие быстросменные вставки M3 − 12 или M6 − 20.

Переходник ⌀ d1 / ⌀ d2 (мм) 31/19 48/19 48/31
335665 Переходник быстросменных вставок eShop eShop eShop
⌀ D (мм) 46 68 68
a (мм) 4,75 8,3 8,3
Для резьбовой вставки (d2) M3 − M12 M3 − M12 M6 - M20
Для проверочного размера (d1) M6−20 M14 − 33 M14 − 33
