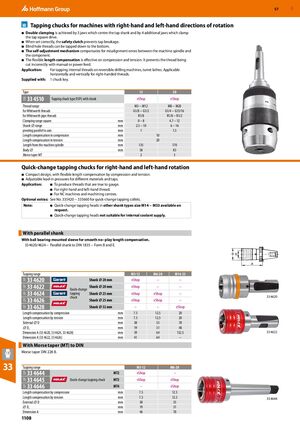

Резьбонарезные патроны для машин с право- и левовращением

  • Двойной зажим достигается 3 кулачками, центрирующими хвостовик метчика, и 4 дополнительными кулачками, зажимающими квадратный привод метчика.
  • При правильной настройке предохранительная муфта предотвращает поломку метчика.
  • Резьба в слепых отверстиях может нарезаться до самого дна.
  • Механизм саморегулировки компенсирует ошибки выравнивания между шпинделем машины и деталью.
  • Гибкая компенсация длины эффективна при сжатии и растяжении. Это предотвращает неправильное нарезание резьбы при ручной или механизированной подаче.

Применение

Для нарезания внутренней резьбы на обратимых сверлильных машинах и револьверных токарных станках. Применимо горизонтально и вертикально для правой резьбы.

Поставляется с

1 ключ патрона.

Тип 12 20
Резьбонарезный патрон типа DSPL с хвостовиком 334510 eShop eShop
Диапазон резьбы M3 − M12 M8 − M20
Для резьб Уитворта G1/8 − G1/2 G1/4 − G13/16
Для трубных резьб Уитворта R1/8 R1/8 − R1/2
Диапазон зажима квадрата (мм) 0–8 4,7 – 12
Диапазон диаметра хвостовика (мм) 2,5 – 10 6 – 16
Поворот параллельно оси (мм) 1 1,5
Компенсация длины при сжатии (мм) 10
Компенсация длины при растяжении (мм) 20
Расстояние от шпинделя машины (мм) 135 170
Диаметр корпуса (мм) 58 83
Конический хвостовик Морзе MT 2 3

Быстросменные резьбонарезные патроны для право- и левовращения

  • Компактная конструкция с гибкой компенсацией длины путём сжатия и растяжения.
  • Регулируемое давление подвода для различных материалов и метчиков.

Применение

  • Для производства резьб, точных по номиналу.
  • Для правой и левой резьбы.
  • Для ЧПУ машин и обрабатывающих центров.

Опциональные принадлежности

Для быстросменных резьбонарезных цанг см. № 335420 − 335660.

Примечание

  • Быстросменные резьбонарезные головки других типов хвостовика размером M14 − M33 доступны по запросу.
  • Быстросменные резьбонарезные головки не подходят для внутренней подачи охлаждающей жидкости.

С параллельным хвостовиком

С подшипниковым втулкодержателем для плавной компенсации длины без люфта.

33 4620/4624 – Параллельный хвостовик согласно DIN 1835 − форма B и E.

Диапазон нарезания резьбы M3-12 M6-20 M14-33
33 4620 Быстросменный резьбонарезный патрон Хвостовик ⌀ 20 мм eShop – –
33 4622 Хвостовик ⌀ 20 мм eShop – –
33 4624 Хвостовик ⌀ 25 мм eShop eShop –
33 4626 Хвостовик ⌀ 25 мм eShop eShop –
33 4628 Хвостовик ⌀ 32 мм – – eShop
Компенсация длины при сжатии (мм) 7,5 12,5 20
Компенсация длины при растяжении (мм) 7,5 12,5 20
Внешний диаметр D (мм) 38 55 78
⌀ D1 (мм) 19 31 48
Размер A (33 4620, 33 4624, 33 4628) (мм) 39 64 132,5
Размер A (33 4622, 33 4626) (мм) 41 64 –

С коническим хвостовиком (MT) согласно DIN

Конический хвостовик Морзе DIN 228 B.

Диапазон нарезания резьбы M3-12 M6-20
33 4644 Быстросменный резьбонарезный патрон MT2 eShop –
33 4645 MT3 eShop eShop
33 4646 MT4 – eShop
Компенсация длины при сжатии (мм) 7,5 12,5
Компенсация длины при растяжении (мм) 7,5 12,5
Внешний диаметр D (мм) 38 55
⌀ D1 (мм) 19 31
Размер A (мм) 46 70
