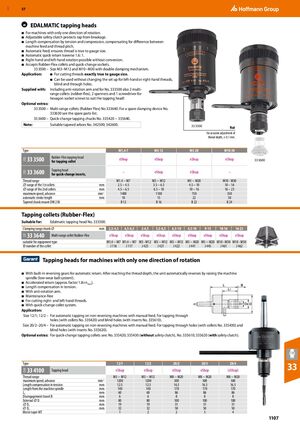

Резьбонарезные головки EDALMATIC

  • Для машин только с одним направлением вращения.
  • Регулируемая предохранительная муфта защищает метчик от поломки.
  • Компенсация длины путём растяжения и сжатия, компенсирующая разницу между подачей машины и шагом резьбы.
  • Автоматическая подача; обеспечивает точность резьбы по номиналу.
  • Автоматический быстрый возврат с соотношением 1,6:1.
  • Возможны правое и левое вращение без переналадки.
  • Принимает цанги Rubber-Flex и быстросменные втулки.
  • 333500 – Размеры M3−M12 и M10−M30 с механизмом двойного зажима.

Применение

  • Для нарезания резьб точно по номиналу.
  • Может использоваться без переналадки для левой или правой резьбы, слепых и сквозных отверстий.

Поставляется с

Противовращательный рычаг и для модели 333500 также 2 многодиапазонные цанги (rubber-flex), 2 гаечных ключа и 1 отвёртка для винтов с шестигранной головкой к резьбонарезной головке.

Опциональные принадлежности

  • 333500 – Многодиапазонные цанги (Rubber Flex) № 333640. Запасной механизм зажима № 333630 см. в списке запасных частей.
  • 333600 – Быстросменные резьбонарезные патроны № 335420 − 335640.

Примечание: Подходящие конические оправки № 342500; 342600. Гайка для точной регулировки глубины резьбы, ± 0,1 мм.

Тип M1,4-7 M3-12 M5-20 M10-30
Резьбонарезная головка Rubber-Flex 333500 eShop eShop eShop eShop
Резьбонарезная головка 333600 для быстросменных вставок – eShop eShop –
Диапазон резьбы M1.4 − M7 M3 − M12 M5 − M20 M10 - M30
Диапазон диаметра 1-х цанг (мм) 2,5 – 4,5 3,5 – 6,5 4,5 – 10 10 – 16
Диапазон диаметра 2-х цанг (мм) 4,5 – 6,5 6,5 – 10 10 – 16 16 – 23
Максимальная частота вращения, подача (об/мин) 1400 1100 750 350
Автоматический ход (мм) 10 15 22 30
Коническое крепление DIN 238 B 12 B 16 B 22 B 24

Цанги резьбонарезные (Rubber-Flex)

Подходит для: Резьбонарезная головка EDALMATIC № 333500.

Диапазон зажима хвостовика ⌀ (мм) 2,5-4,5 4,5-6,5 2-4,5 3,5-6,5 6,5-10 4,5-10 9-15 10-16 16-23
Многодиапазонная цанга Rubber-Flex 333640 eShop eShop eShop eShop eShop eShop eShop eShop eShop
Подходит для типа оборудования M1.4 − M7 M1.4 − M7 M3 - M12 M3 − M12 M3 − M12 M5 − M20 M5 − M20 M10 - M30 M10 - M30
Идентификационный номер цанги J 116 J 117 J 423 J 421 J 422 J 441 J 445 J 461 J 462

Резьбонарезные головки для машин только с одним направлением вращения

  • С встроенными реверсивными шестёрнями для автоматического возврата. После достижения глубины резьбы узел автоматически переключается путём поднятия шпинделя машины (система низкого износа с шариками).
  • Ускоренный возврат (примерно 1,8×nmax).
  • Компенсация длины при растяжении.
  • С противовращательным рычагом.
  • Не требует обслуживания.
  • Для нарезания правой и левой резьбы.
  • С системой быстросмены цанг.

Применение

  • Размеры 12/1; 12/2 – Для автоматического нарезания резьбы на нереверсивных машинах с ручной подачей. Для нарезания резьбы в сквозных отверстиях (с цангами № 335420) и слепых отверстиях (с вставками № 335610).
  • Размеры 20/2–20/4 – Для автоматического нарезания резьбы на нереверсивных машинах с ручной подачей. Для нарезания резьбы в сквозных отверстиях (с цангами № 335430) и слепых отверстиях (с вставками № 335620).

Опциональные принадлежности

Для быстросменных резьбонарезных цанг см.: № 335420; 335430 (без предохранительной муфты), № 335610; 335620 (с предохранительной муфтой).

Тип 12/1 12/2 20/2 20/3 20/4
Резьбонарезная головка 333400 eShop eShop eShop eShop (eShop)
Диапазон резьбы M3 − M12 M3 − M12 M8 − M20 M8 − M20 M8 − M20
Максимальная частота вращения, подача (об/мин) 1200 1200 500 500 500
Компенсация длины при растяжении (мм) 12,5 12,5 16,5 16,5 16,5
Расстояние от шпинделя машины (мм) 140 140 170 170 170
L1 (мм) 60 60 86 86 86
Ход отключения B (мм) 6 6 8 8 8
Внешний диаметр D (мм) 80 80 100 100 100
⌀ D1 (мм) 19 19 31 31 31
⌀ D2 (мм) 32 32 50 50 50
Конический хвостовик Морзе MT 1 2 2 3 4
