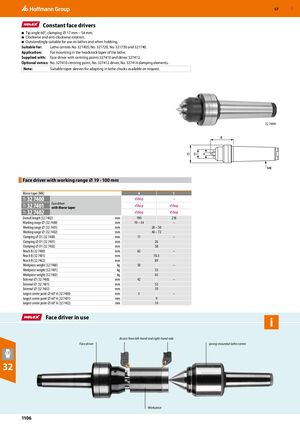

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1106

Предыдущая страница Следующая страница

Навигация

Постоянные приводные патроны

  • Угол вершины 60°, диаметр зажима 17 мм – 54 мм.
  • Вращение по часовой стрелке и против часовой стрелки.
  • Выдающаяся пригодность для использования на станках и при нарезании.

Подходит для: центры станка № 321405, № 321720, № 321730 и 321740.

Применение: для установки в конус передней бабки станка.

Поставляется с: приводной патрон с центрирующими наконечниками 327410 и приводом 327412.

Дополнительно: № 327410 центрирующий наконечник, № 327412 привод, № 327414 демпфирующие элементы.

Примечание: подходящие конические втулки для адаптации в цанговых патронах станка доступны по запросу.

Приводной патрон с диапазоном рабочего диаметра 19 - 100 мм

Морс-конус 4 5
32 7400 — приводной патрон –
32 7401 — приводной патрон с Морс-конусом
32 7402
Общая длина (32 7402) 190 мм 218 мм
Диапазон рабочего диаметра (32 7400) 19 – 34 мм –
Диапазон рабочего диаметра (32 7401) 28 – 50 мм
Диапазон рабочего диаметра (32 7402) 40 – 72 мм
Диаметр зажима D1 (32 7400) 17 мм –
Диаметр зажима D1 (32 7401) 26 мм
Диаметр зажима D1 (32 7402) 38 мм
Вылет B (32 7400) 62 мм –
Вылет B (32 7401) 70,3 мм
Вылет B (32 7402) 89 мм
Масса заготовки (32 7400) 50 кг –
Масса заготовки (32 7401) 55 кг
Масса заготовки (32 7402) 65 кг
Внешний диаметр (32 7400) 42 мм –
Внешний диаметр (32 7401) 52 мм
Внешний диаметр (32 7402) 70 мм
Наибольший диаметр центрального наконечника 60° A (32 7400) 5 мм –
Наибольший диаметр центрального наконечника 60° A (32 7401) 9 мм
Наибольший диаметр центрального наконечника 60° A (32 7402) 14 мм

Приводной патрон в работе

Доступ со стороны слева и справа пружинной подвески центра станка.
