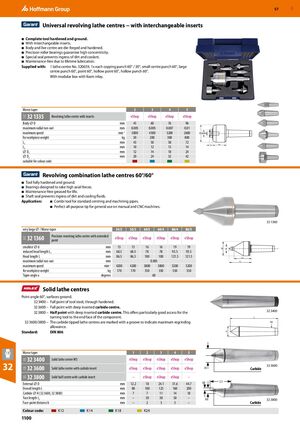

Универсальные вращающиеся центры станка со сменными пластинами

  • Инструмент полностью закален и заточен.
  • Со сменными пластинами.
  • Корпус и вращающийся центр штамповано-прессованы и закалены.
  • Прецизионные роликовые подшипники обеспечивают высокую концентричность.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.
  • Без обслуживания благодаря пожизненной смазке.

Поставляется с: центр станка № 320659, копировальные пуансоны 60° / 30°, маленький центральный пуансон 60°, большой центральный пуансон 60°, пуансоны 60°, полые пуансоны 60°, модульный ящик с поролоновой прокладкой.

Вращающиеся центры станка со сменными пластинами

Морс-конус 2 3 4 5
32 1335 Вращающийся центр со сменными пластинами
Диаметр корпуса D 45 мм 60 мм 76 мм 96 мм
Максимальное радиальное биение 0,005 мм 0,005 мм 0,007 мм 0,01 мм
Максимальная скорость 5000 мин⁻¹ 4300 мин⁻¹ 3200 мин⁻¹ 2600 мин⁻¹
Для массы заготовки 50 кг 200 кг 300 кг 800 кг
L1 43 мм 50 мм 58 мм 72 мм
L2 10 мм 12 мм 13 мм 14 мм
⌀ D1 12 мм 14 мм 18 мм 24 мм
⌀ D2 20 мм 24 мм 32 мм 42 мм

Вращающиеся комбинированные центры станка 60°/60°

  • Инструмент полностью закален и заточен.
  • Подшипники рассчитаны на большие осевые силы.
  • Без обслуживания, смазан на весь срок службы.
  • Уплотнение вала предотвращает попадание грязи и охлаждающих жидкостей.

Применение:

  • Комбинированный инструмент для стандартного центрирования и обработки труб.
  • Идеальный универсальный наконечник для общего использования на ручных и ЧПУ станках.

Прецизионные вращающиеся центры станка с расширенным наконечником

Диаметр/Морс-конус 54/2 54/3 64/3 64/4 86/4 86/5
32 1360 Прецизионный вращающийся центр с расширенным наконечником
Наименьший диаметр d 13 мм 13 мм 16 мм 16 мм 19 мм 19 мм
Уменьшенная длина головки L1 68,5 мм 68,5 мм 78 мм 78 мм 93,5 мм 93,5 мм
Длина головки L 86,5 мм 86,5 мм 100 мм 100 мм 121,5 мм 121,5 мм
Максимальное радиальное биение 0,005 мм
Максимальная скорость 4200 мин⁻¹ 4200 мин⁻¹ 3800 мин⁻¹ 3800 мин⁻¹ 3200 мин⁻¹ 3200 мин⁻¹
Для массы заготовки 170 кг 170 кг 330 кг 330 кг 550 кг 550 кг
Угол конуса a 60°

Неразборные центры станка

Угол наконечника 60°, поверхности заточены.

  • 32 3400 — полный наконечник из инструментальной стали, закален насквозь.
  • 32 3600 — полный наконечник с глубоко вставленным карбидным центром.
  • 32 3800 — полу-наконечник с глубоко вставленным карбидным центром. Это обеспечивает особенно хороший доступ режущему инструменту к торцевой поверхности детали.
  • 32 3600/3800 — центры с карбидным наконечником отмечены канавкой, указывающей максимальный допуск переточки.

Стандарт: DIN 806

Морс-конус 1 2 3 4 5
32 3400 Неразборный центр станка WS
32 3600 Неразборный центр с карбидной пластиной
32 3800 – Неразборный полу-центр с карбидной пластиной
Внешний диаметр D 12,2 мм 18 мм 24,1 мм 31,6 мм 44,7 мм
Общая длина L 80 мм 100 мм 125 мм 160 мм 200 мм
Диаметр карбида H (32 3600, 32 3800) 7 мм 7 мм 11 мм 14 мм 18 мм
Длина торца L1 – 30 мм 38 мм 50 мм –
Расстояние от торца до вершины b – 2 мм 3 мм 5 мм –
Цветовой код K12 K14 K18 K24
