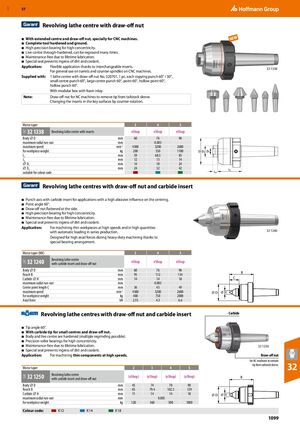

Револьверный центр с гайкой отвода

  • С удлиненным центром и гайкой отвода, специально для станков ЧПУ.
  • Инструмент полностью закален и отшлифован.
  • Высокоточный подшипник для высокой соосности.
  • Подвижный центр полностью закален, может переточиться многократно.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.

Применение: гибкое применение благодаря сменным наконечникам. Для общего применения на револьверах и противошпинделях станков ЧПУ.

Поставляется с: 1 револючный центр с гайкой отвода № 320701, по 1 шт. каждого: копировочный пуансон 60°/30°, малый центровой пуансон 60°, большой центровой пуансон 60°, вершина 60°, полая вершина 60°, полый пуансон 60°. В модульном ящике с поролоновой вставкой.

Примечание: гайка отвода для станков ЧПУ для извлечения вершины из втулки задней бабки. Смена наконечников в базовых поверхностях путем поворота в противоположном направлении.

Морзовский конус Револьверный центр со сменными наконечниками
32 1338 3 4 5
eShop | eShop | eShop
Диаметр корпуса D, мм 60 76 96
Максимальное радиальное биение, мм 0,005
Максимальная скорость вращения, мин⁻¹ 4300 3200 2600
Для массы заготовки, кг 200 350 1100
L1, мм 59 68,5 85
L2, мм 12 13 14
⌀ D1, мм 14 18 24
⌀ D2, мм 24 32 42
Подходит для кодовой маркировки

Револьверные центры с гайкой отвода и твердосплавной вставкой

  • Ось пуансона с твердосплавной вставкой для применений с высоким абразивным воздействием на центрирование.
  • Угол вершины 60°.
  • Гайка отвода, сплющенная с боку.
  • Высокоточный подшипник для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.

Применение: для обработки тонких деталей на высоких скоростях и в больших количествах с автоматической подачей в серийном производстве. Предназначен для высоких осевых нагрузок при тяжелой обработке благодаря специальной конструкции подшипников.

Морзовский конус (MK) Револьверный центр
32 1240 3 4 5
eShop | eShop | eShop
с твердосплавной вставкой и гайкой отвода
Диаметр корпуса D, мм 60 76 96
Вылет B, мм 95 112 134
Диаметр твердосплава H, мм 14 14 18
Максимальное радиальное биение, мм 0,005
Длина центра C, мм 36 43 49
Максимальная скорость вращения, мин⁻¹ 4300 3200 2600
Для массы заготовки, кг 400 750 2000
Осевая нагрузка, кН 2,55 4,3 6,6

Револьверные центры с гайкой отвода и твердосплавной вставкой

  • Угол вершины 60°.
  • С твердосплавной вершиной для малых центров и гайкой отвода.
  • Корпус и подвижный центр закалены (возможна многократная переточка).
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.

Применение: для обработки тонких деталей на высоких скоростях.

Морзовский конус Револьверный центр
2 3 4 5
32 1250 (eShop) (eShop) (eShop) (eShop)
Револьверный центр
с твердосплавной вставкой и гайкой отвода
Диаметр корпуса D, мм 45 74 70 90
Вылет B, мм 65 79,4 102,5 129
Диаметр твердосплава H, мм 11 14 14 18
Максимальное радиальное биение, мм 0,005
Для массы заготовки, кг 120 360 500 1000
Кодовая маркировка: K12, K14, K18

Гайка отвода для станков ЧПУ для извлечения вершины из втулки задней бабки.
