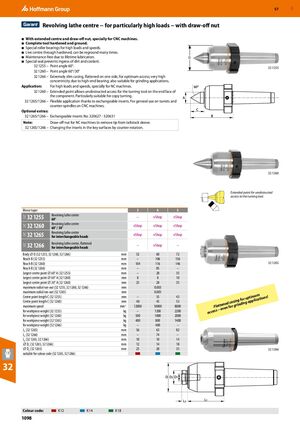

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1098

Предыдущая страница Следующая страница

Навигация

Револьверный центр для особо высоких нагрузок с гайкой отвода

  • С удлиненным центром и гайкой отвода, специально для станков ЧПУ.
  • Инструмент полностью закален и отшлифован.
  • Специальные роликовые подшипники для высоких нагрузок и скоростей.
  • Подвижный центр полностью закален, может переточиться многократно.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.

32 1255 – угол вершины 60°.

32 1260 – углы вершины 60°/30°.

32 1266 – чрезвычайно тонкий корпус, сплющенный с одной стороны, для оптимального доступа; очень высокая соосность благодаря современному подшипнику; также подходит для шлифовальных операций.

Применение: для высоких нагрузок и скоростей, специально для станков ЧПУ.

32 1260 – удлиненная вершина обеспечивает режущему инструменту беспрепятственный доступ к торцовой поверхности детали. Особенно подходит для копирования при точении.

32 1265/1266 – гибкое применение благодаря сменным наконечникам. Для общего применения на револьверах и противошпинделях станков ЧПУ.

Дополнительные возможности:

32 1265/1266 – сменные наконечники № 320627 - 320631

Примечание: гайка отвода для станков ЧПУ для извлечения вершины из втулки задней бабки.

32 1265/1266 – смена наконечников в базовых поверхностях путем поворота в противоположном направлении.

Морзовский конус Револьверный центр
3 4 5
32 1255 – eShop eShop
60°
32 1260 eShop eShop eShop
60° / 30°
32 1265 eShop eShop eShop
для сменных головок
32 1266 – eShop –
Револьверный центр, сплющенный
для сменных головок
Диаметр корпуса D (32 1255, 32 1260, 32 1266), мм 52 60 72
Вылет B (32 1255), мм – 106 136
Вылет B (32 1260), мм 104 116 146
Вылет B (32 1266), мм – 85 –
Наибольший диаметр вершины 60° A (32 1255), мм – 28 35
Наибольший диаметр вершины 60° A (32 1260), мм 8 8 10
Наибольший диаметр вершины 30° A (32 1260), мм 25 28 35
Максимальное радиальное биение (32 1255, 32 1260, 32 1266), мм 0,003
Максимальное радиальное биение (32 1265), мм 0,005
Длина центра C (32 1255), мм – 35 43
Длина центра C (32 1260), мм 40 45 53
Максимальная скорость вращения, мин⁻¹ 12000 10000 8000
Для массы заготовки (32 1255), кг – 1200 2200
Для массы заготовки (32 1260), кг 500 1000 2000
Для массы заготовки (32 1265), кг 400 800 1400
Для массы заготовки (32 1266), кг – 400 –
L1 (32 1265), мм 56 63 82
L1 (32 1266), мм – 74 –
L2 (32 1265, 32 1266), мм 10 10 14
⌀ D1 (32 1265, 32 1266), мм 12 14 18
⌀ D2 (32 1265), мм 25 28 35
Подходит для кодовой маркировки (32 1265, 32 1266)
Кодовая маркировка: K12, K14, K18

Сплющенный корпус − даже для шлифовальных операций!
