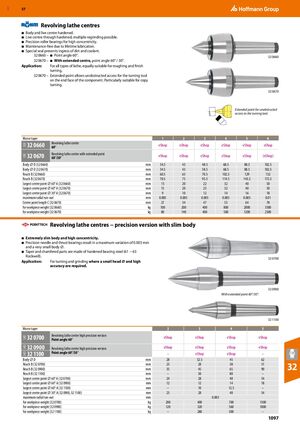

Револьверные центры

  • Корпус и подвижный центр закалены.
  • Подвижный центр полностью закален, возможна многократная переточка.
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.

32 0660 – угол вершины 60°.

32 0670 – с удлиненным центром, углы вершины 60° / 30°.

Применение: для всех типов токарных станков, одинаково подходит для черновой и чистовой обработки.

32 0670 – удлиненная вершина обеспечивает режущему инструменту беспрепятственный доступ к торцовой поверхности детали. Особенно подходит для копирования при точении.

Морзовский конус Револьверный центр
1 2 3 4 5 6
32 0660 eShop eShop eShop eShop eShop eShop
60°
32 0670 eShop eShop eShop eShop eShop (eShop)
Револьверный центр с удлиненной вершиной
60°/30°
Диаметр корпуса D (32 0660), мм 34,5 43 48,5 68,5 88,5 102,5
Диаметр корпуса D (32 0670), мм 34,5 43 58,5 68,5 88,5 102,5
Вылет B (32 0660), мм 60,5 65 70,5 102,5 129 152
Вылет B (32 0670), мм 70,5 75 95,5 114,5 143,5 172,5
Наибольший диаметр вершины 60° A (32 0660), мм 15 20 22 32 40 50
Наибольший диаметр вершины 60° A (32 0670), мм 15 20 25 32 40 50
Наибольший диаметр вершины 30° A (32 0670), мм 9 10 12 14 16 18
Максимальное радиальное биение, мм 0,005 0,005 0,005 0,005 0,005 0,01
Длина центра C (32 0670), мм 27 34 47 53 64 78
Для массы заготовки (32 0660), кг 100 200 400 800 2000 3500
Для массы заготовки (32 0670), кг 80 140 400 500 1200 2500

Револьверные центры − прецизионная версия с тонким корпусом

  • Чрезвычайно тонкий корпус и высокая соосность.
  • Прецизионные игольчатые и упорные подшипники обеспечивают максимальное отклонение 0,003 мм и очень малый диаметр корпуса.
  • Конусная часть и скосы выполнены из закаленной подшипниковой стали твёрдостью 61−63 по Роквеллу.

Применение: для точения и шлифования, где требуются малый диаметр головки и высокая точность.

Морзовский конус Револьверный центр высокой точности
2 3 4 5
32 0700 eShop eShop eShop eShop
Угол вершины 60°
32 0900 eShop eShop eShop eShop
Револьверный центр высокой точности
Угол вершины 60°/30°
32 1100 – eShop eShop –
Диаметр корпуса D, мм 28 32,5 45 62
Вылет B (32 0700), мм 23 28 38 51
Вылет B (32 0900), мм 35 45 65 90
Вылет B (32 1100), мм – 50 80 –
Наибольший диаметр вершины 60° A (32 0700), мм 24 28 40 54
Наибольший диаметр вершины 60° A (32 0900), мм 12 12 14 18
Наибольший диаметр вершины 60° A (32 1100), мм – 10 12,5 –
Наибольший диаметр вершины 30° A (32 0900, 32 1100), мм 23 28 40 54
Максимальное радиальное биение, мм 0,003
Для массы заготовки (32 0700), кг 200 400 700 1300
Для массы заготовки (32 0900), кг 120 320 560 1000
Для массы заготовки (32 1100), кг – 280 500 –
