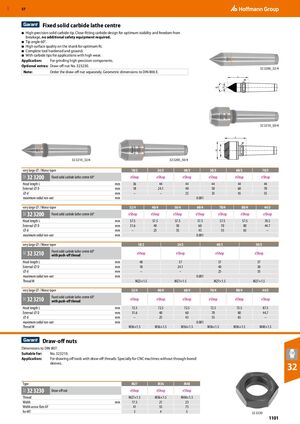

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1101

Предыдущая страница Следующая страница

Навигация

Неподвижный неразборный карбидный центр станка

  • Высокоточный наконечник из неразборного карбида. Плотно прилегающая конструкция карбида для оптимальной стабильности и отсутствия поломок, дополнительное защитное оборудование не требуется.
  • Угол наконечника 60°.
  • Высокое качество поверхности хвостовика для оптимального прилегания.
  • Инструмент полностью закален и заточен.
  • С карбидными наконечниками для приложений с высоким износом.

Применение: для шлифования высокоточных деталей.

Дополнительно: гайка съёма № 323230.

Примечание: гайку съёма заказывайте отдельно. Геометрические размеры согласно DIN 806 E.

Неподвижный неразборный карбидный центр станка 60°

Диаметр/Морс-конус 18/2 24/3 40/3 50/3 60/3 70/3
32 3200 Неподвижный неразборный карбидный центр 60°
Длина головки L 36 мм 44 мм 44 мм 44 мм 44 мм 44 мм
Внешний диаметр D 18 мм 24,1 мм 40 мм 50 мм 60 мм 70 мм
⌀ d – – 25 мм 35 мм 45 мм 55 мм
Максимальное радиальное биение 0,001 мм
Диаметр/Морс-конус 32/4 40/4 50/4 60/4 70/4 80/4 44/5
32 3200 Неподвижный неразборный карбидный центр 60°
Длина головки L 57,5 мм 57,5 мм 57,5 мм 57,5 мм 57,5 мм 57,5 мм 70,5 мм
Внешний диаметр D 31,6 мм 40 мм 50 мм 60 мм 70 мм 80 мм 44,7 мм
⌀ d – 25 мм 35 мм 45 мм 55 мм 65 мм –
Максимальное радиальное биение 0,001 мм

Неподвижный неразборный карбидный центр 60° с резьбой съёма

Диаметр/Морс-конус 18/2 24/3 40/3 50/3
32 3210 Неподвижный неразборный карбидный центр 60° с резьбой съёма
Длина головки L 48 мм 57 мм 57 мм 57 мм
Внешний диаметр D 18 мм 24,1 мм 40 мм 50 мм
⌀ d – – 25 мм 35 мм
Максимальное радиальное биение 0,001 мм
Резьба M M22×1,5 M27×1,5 M27×1,5 M27×1,5
Диаметр/Морс-конус 32/4 40/4 60/4 70/4 80/4 44/5
32 3210 Неподвижный неразборный карбидный центр 60° с резьбой съёма
Длина головки L 72,5 мм 72,5 мм 72,5 мм 72,5 мм 72,5 мм 87,5 мм
Внешний диаметр D 31,6 мм 40 мм 60 мм 70 мм 80 мм 44,7 мм
⌀ d – 25 мм 45 мм 55 мм 65 мм –
Максимальное радиальное биение 0,001 мм
Резьба M M36×1,5 M36×1,5 M36×1,5 M36×1,5 M36×1,5 M48×1,5

Гайки съёма

Размеры согласно DIN 807.

Подходит для: № 323210.

Применение: для съёма инструментов с резьбой съёма. Специально для ЧПУ станков без сквозных втулок.

Тип M27 M36 M48
32 3230 — гайка съёма
Резьба M27×1,5 M36×1,5 M48×1,5
Ширина 17,5 мм 21 мм 23 мм
Ширина под ключ AF 41 55 75
Для Морс-конуса 3 4 5
