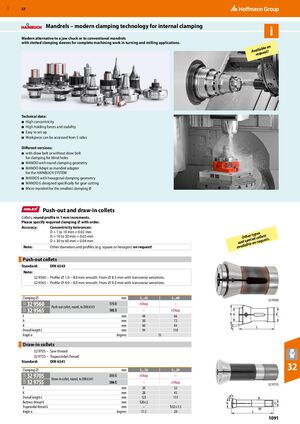

Оправки − современная технология зажима для внутреннего зажима

Современная альтернатива трехкулачковому патрону или обычным оправкам с прорезными втулками для полной обработки при операциях точения и фрезерования.

Технические данные

  • Высокая концентричность
  • Высокие усилия удержания и стабильность
  • Легкая установка
  • Заготовка доступна с 5 сторон

Различные версии

  • с выталкивающим болтом или без выталкивающего болта для зажима в глухие отверстия
  • MANDO с круглой геометрией зажима
  • MANDO Adapt как адаптер оправки для системы HAINBUCH
  • MAXXOS с шестигранной геометрией зажима
  • MANDO G, разработанный специально для нарезания зубьев
  • Микрооправка для наименьшего диаметра зажима

Вытяжные и втяжные цанги

Цанги, круглого профиля с шагом 1 мм. При заказе укажите требуемый диаметр зажима.

Точность

Допуски концентричности:

  • D = 1 до 10 мм = 0,02 мм
  • D = 10 до 30 мм = 0,03 мм
  • D = 30 до 60 мм = 0,04 мм

Примечание: другие диаметры и профили (например, квадратные или шестигранные) доступны по запросу!

Вытяжные цанги

Стандарт: DIN 6343

  • 32 9560 − профиль ⌀ 1,0 − 8,0 мм гладкий. От ⌀ 8,5 мм с поперечными насечками
  • 32 9565 − профиль ⌀ 4,0 − 8,0 мм гладкий. От ⌀ 9,0 мм с поперечными насечками
Артикул Описание Диаметр зажима (мм)
32 9560 Вытяжная цанга, круглая, по DIN 6343 3…42 3…60
Параметр Размер
F (мм) 48 66
A (мм) 50 73
K (мм) 60 84
Общая длина L (мм) 94 110
Угол α (градусы) 15

Втяжные цанги

  • 32 9705 − пильная резьба
  • 32 9755 − трапецеидальная резьба

Стандарт: DIN 6341

Артикул Описание Диаметр зажима (мм)
32 9705 Втяжная цанга, круглая, по DIN 6341 3…18 3…29
Параметр Размер
F (мм) 20 32
K (мм) 28 45
Общая длина L (мм) 123 115
Упорная резьба G (мм) S20×2 −
Трапецеидальная резьба G (мм) − Tr32×1.5
Угол α (градусы) 17,5 20
