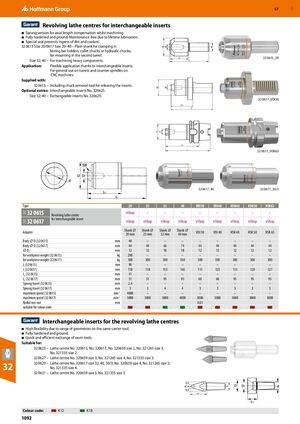

Вращающиеся центры токарного станка для сменных вставок

  • Пружинная версия для компенсации осевой длины при обработке
  • Полностью закалены и отшлифованы. Без обслуживания благодаря пожизненной смазке
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости

32 0615, размер 20 / 32 0617, размер 20–40: хвостовик без конуса для зажима в держателях расточных расточек, цанговых патронах или гидравлических патронах; для монтажа во вторую револьверную головку.

Размер 32; 40: для обработки тяжелых компонентов.

Применение

Гибкое применение благодаря сменным вставкам. Для общего применения на револьверных головках и противошпинделях на станках с ЧПУ.

Поставляется с

  • 32 0615 − инструмент для снятия патрона для извлечения вставок

Дополнительные опции

  • Сменные вставки № 320625
  • Размер 32; 40 − взаимозаменяемые вставки № 320629
Артикул Описание Размер
20 25 32 40 VDI30 VDI40 HSK40 HSK50 HSK63
32 0615 Вращающийся центр токарного станка для сменной вставки ✓ − − − − − − − −
32 0617 Вращающийся центр токарного станка для сменной вставки ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Адаптер
Адаптер Диаметр хвостовика 20 мм 25 мм 32 мм 40 мм VDI 30 VDI 40 HSK 40 HSK 50 HSK 63
Технические данные
Диаметр корпуса D (32 0615) (мм) 40 − − − − − − − −
Диаметр корпуса D (32 0617) (мм) 44 44 66 74 44 44 44 44 44
⌀ D1 (мм) 12 12 18 18 12 12 12 12 12
Вес заготовки (32 0615) (кг) 200 − − − − − − − −
Вес заготовки (32 0617) (кг) 300 300 500 550 300 300 300 300 300
L (32 0615) (мм) 90 − − − − − − − −
L (32 0617) (мм) 118 118 155 165 115 123 115 120 127
L1 (32 0615) (мм) 41 − − − − − − − −
L1 (32 0617) (мм) 51 51 95 95 60 60 95 95 95
Ход пружины (32 0615) (мм) 2,4 − − − − − − − −
Ход пружины (32 0617) (мм) 3 3 4 4 3 3 3 3 3
Максимальная скорость (32 0615) (об/мин) 4000 − − − − − − − −
Максимальная скорость (32 0617) (об/мин) 3000 3000 5000 4000 3000 3000 3000 3000 3000
Радиальное биение (мм) 0,01

Сменные вставки для вращающихся центров токарного станка

  • Высокая гибкость благодаря диапазону геометрий на одном инструменте-носителе
  • Полностью закалены и отшлифованы
  • Быстрая и эффективная замена изношенных инструментов

Подходит для

  • 32 0625 − центр токарного станка № 320615, № 320617, № 320659 размер 2, № 321265 размер 3, № 321335 размер 2
  • 32 0627 − центр токарного станка № 320659 размер 3, № 321265 размер 4, № 321335 размер 3
  • 32 0629 − центр токарного станка № 320617 размер 32, 40, 50/3; № 320659 размер 4; № 321265 размер 5; № 321335 размер 4
  • 32 0631 − центр токарного станка № 320659 размер 5, № 321335 размер 5
Артикул Вставка для вращающегося центра токарного станка (размер вставки) Цветовая кодировка
32 0625 1 2 3 4 5 6
⌀ D (мм) 14 14 17 28 20 14
⌀ D1 (мм) 4 − − 13 10 4
⌀ d (мм) 12
L1 (мм) 32 20 23 23 17 15
Угол вершины (градусы) 60; 30 60 60 60 60 60
Расстояние между гранями (мм) 12 12 14 17 22 12
Артикул Вставка для вращающегося центра токарного станка (размер вставки) Цветовая кодировка
32 0627 1 2 3 4
⌀ D (мм) 18 16 25 44
⌀ D1 (мм) 8 − − 24
⌀ d (мм) 14
L1 (мм) 35 21 31 28
Угол вершины (градусы) 60; 30 60 60 60
Расстояние между гранями (мм) 14 14 22 19
Артикул Вставка для вращающегося центра токарного станка (размер вставки) Цветовая кодировка
32 0629 1 2 3 4
⌀ D (мм) 22 22 32 55
⌀ D1 (мм) 8 − − 30
⌀ d (мм) 18
L1 (мм) 43 27 40 34
Угол вершины (градусы) 60; 30 60 60 60
Расстояние между гранями (мм) 19 19 27 22
Артикул Вставка для вращающегося центра токарного станка (размер вставки) Цветовая кодировка
32 0631 1 2 3 4
⌀ D (мм) 28 28 38 68
⌀ D1 (мм) 10 − − 36
⌀ d (мм) 24
L1 (мм) 52 34 45 41
Угол вершины (градусы) 60; 30 60 60 60
Расстояние между гранями (мм) 24 24 32 27
