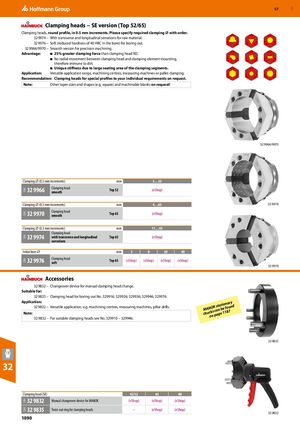

Прижимные головки − версия SE (Top 52/65)

Прижимные головки, круглого профиля, с шагом 0,5 мм. При заказе укажите требуемый диаметр зажима.

  • 32 9974 − с поперечными и продольными насечками для черновой обработки
  • 32 9976 − мягкая (пониженная твердость 40 HRC в отверстии) для растачивания
  • 32 9966/9970 − гладкая версия для точной обработки

Преимущества

  • На 25% большая сила зажима по сравнению с прижимной головкой RD
  • Отсутствие радиального движения между прижимной головкой и креплением зажимного элемента, поэтому защита от загрязнения
  • Уникальная жесткость благодаря большой площади посадки зажимных сегментов

Применение

Универсальное применение на обрабатывающих центрах, измерительных машинах или для зажима поддонов.

Рекомендация

Прижимные головки для специальных профилей по вашим индивидуальным требованиям доступны по запросу.

Примечание: другие размеры конусов и формы (например, квадратные) и готовые заготовки доступны по запросу!

Артикул Описание Диаметр зажима (мм) Размер
32 9966 Прижимная головка, гладкая 3…52 Top 52
32 9970 Прижимная головка, гладкая 4…65 Top 65
32 9974 Прижимная головка с поперечными и продольными насечками 11…65 Top 65
32 9976 Прижимная головка, мягкая 5, 8, 20, 40 (начальное отверстие) Top 65

Принадлежности

  • 32 9832 − переключающее устройство для ручной смены прижимной головки
  • 32 9835 − прижимная головка для растачивания для № 329916; 329926; 329936; 329946; 329976

Применение

32 9832 − универсальное применение на обрабатывающих центрах, измерительных машинах, вертикально-сверлильных станках.

Примечание: о подходящих прижимных головках см. № 329910 − 329946.

Артикул Описание SK 42/52 SK 65 SK 80
32 9832 Ручное переключающее устройство для MANOK ✓ ✓ ✓
32 9835 Кольцо поворота для прижимных головок − ✓ ✓
