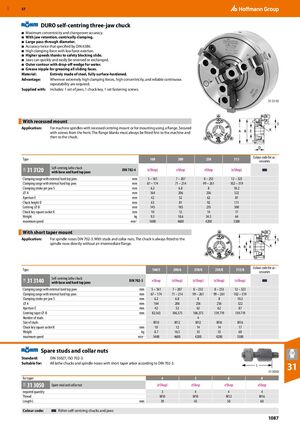

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1087
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Самоцентрирующийся трёхкулачковый токарный патрон DURO
- Максимальная концентричность и точность переналаживания.
- С удержанием кулачков, центрирующее зажатие.
- Большой диаметр проходного отверстия.
- Точность в два раза выше, чем указано в DIN 6386.
- Большое зажимное усилие при низком усилии на рычаг.
- Более высокие скорости благодаря предохранительному скользящему замку.
- Кулачки можно быстро и легко перевернуть или заменить.
- Наружный контур с отводящим клином для воды.
- Смазочный ниппель для смазки всех скользящих поверхностей.
Материал: Полностью изготовлен из стали, полностью поверхностно закалён.
Преимущество: Когда требуются исключительно высокие зажимные усилия, высокая концентричность и надежная повторяемость.
В комплекте: 1 набор кулачков, 1 специальный ключ, 1 набор крепёжных винтов.
С центрирующей запечкой
Применение: Для шпинделей машин с центрирующей запечкой или для монтажа с помощью фланца. Закреплён винтами спереди. Фланцевые заготовки всегда должны быть предварительно установлены на машину, а затем на патрон.
| Тип | 160 | 200 | 250 | 315 | Кодировка цветов для аксессуаров |
|---|---|---|---|---|---|
| 31 3120 Самоцентрирующийся токарный патрон DIN 702-4 с основными и твёрдыми верхними кулачками | (eShop) | eShop | eShop | (eShop) | |
| Диапазон зажатия с наружными твёрдыми верхними кулачками (мм) | 5 – 161 | 7 – 207 | 8 – 253 | 12 – 323 | |
| Диапазон зажатия с внутренними твёрдыми верхними кулачками (мм) | 67 – 174 | 71 – 214 | 99 – 261 | 102 – 319 | |
| Ход зажатия одного кулачка S (мм) | 6,2 | 6,8 | 8 | 10,2 | |
| ⌀ A (мм) | 164 | 206 | 256 | 322 | |
| Отверстие E (мм) | 42 | 52 | 62 | 87 | |
| Высота патрона D (мм) | 63 | 81 | 92 | 111 | |
| Диаметр центрирования ⌀ B (мм) | 145 | 185 | 235 | 300 | |
| Размер квадрата ключа K (мм) | 10 | 12 | 14 | 17 | |
| Масса (кг) | 9,3 | 18,6 | 34,5 | 64 | |
| Максимальная скорость (мин⁻¹) | 5400 | 4600 | 4200 | 3300 |
С коротким конусным хвостовиком
Применение: Для конусов шпинделя DIN 702-3. Со шпильками и стяжными гайками. Патрон всегда устанавливается непосредственно на конус шпинделя без промежуточного фланца.
| Тип | 160/5 | 200/6 | 250/6 | 250/8 | 315/8 | Кодировка цветов для аксессуаров |
|---|---|---|---|---|---|---|
| 31 3140 Самоцентрирующийся токарный патрон DIN 702-3 с основными и твёрдыми верхними кулачками | eShop | (eShop) | (eShop) | (eShop) | (eShop) | |
| Диапазон зажатия с наружными твёрдыми верхними кулачками (мм) | 5 – 161 | 7 – 207 | 8 – 253 | 8 – 253 | 12 – 323 | |
| Диапазон зажатия с внутренними твёрдыми верхними кулачками (мм) | 67 – 174 | 71 – 214 | 99 – 261 | 99 – 261 | 102 – 319 | |
| Ход зажатия одного кулачка S (мм) | 6,2 | 6,8 | 8 | 8 | 10,2 | |
| ⌀ A (мм) | 164 | 206 | 256 | 256 | 322 | |
| Отверстие E (мм) | 42 | 52 | 62 | 62 | 87 | |
| Диаметр центрирующего конуса ⌀ B (мм) | 82,563 | 106,375 | 106,375 | 139,719 | 139,719 | |
| Количество шпилек | 4 | 4 | 4 | 4 | 4 | |
| Размер шпилек | M10 | M12 | M12 | M16 | M16 | |
| Размер квадрата ключа K (мм) | 10 | 12 | 14 | 14 | 17 | |
| Масса (кг) | 8,7 | 16,5 | 33 | 33 | 60 | |
| Максимальная скорость (мин⁻¹) | 5400 | 4600 | 4200 | 4200 | 3300 |
Запасные шпильки и стяжные гайки
Стандарт: DIN 55027; ISO 702-3.
Подходит для: Всех токарных патронов и конусов шпинделя с коротким конусным хвостовиком согласно DIN 702-3.
| Для конуса | 4 | 5 | 6 | 8 |
|---|---|---|---|---|
| 31 3050 Запасная шпилька и стяжная гайка | (eShop) | eShop | eShop | eShop |
| Требуемое количество | 3 | 4 | 4 | 4 |
| Резьба | M10 | M10 | M12 | M16 |
| Длина L (мм) | 39 | 43 | 50 | 60 |
Кодировка цветов: Самоцентрирующиеся токарные патроны и кулачки Röhm
