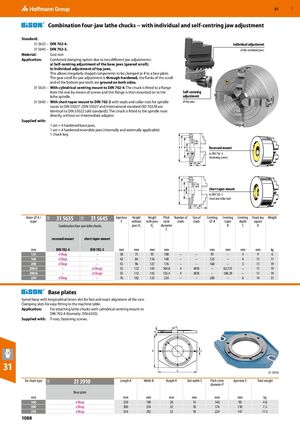

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1088

Комбинированные четырёхкулачковые токарные патроны − с независимой и самоцентрирующейся регулировкой кулачков

Стандарт:

• 31 5635 – DIN 702-4.
• 31 5645 – DIN 702-3.

Материал: Чугун

Применение: Комбинированная опция зажатия благодаря двум различным регулировкам кулачков:

1. Самоцентрирующаяся регулировка основных кулачков (винтовая передача);
2. Независимая регулировка верхних кулачков.

Это позволяет зажимать компоненты неправильной формы, как если бы они были на лицевой пластине. Винтовая передача для регулировки кулачков закалена на всю глубину, боковые поверхности винтовой передачи и зубов нижних кулачков шлифованы с обеих сторон.

31 5635 – С цилиндрической центрирующей запечкой согласно DIN 702-4. Патрон крепится к фланцу сзади с помощью винтов, а фланц затем устанавливается на шпиндель токарного станка.

31 5645 – С коротким конусным хвостовиком согласно DIN 702-3 со шпильками и стяжными гайками для конусов шпинделя согласно DIN 55027. (DIN 55027 и международный стандарт ISO 702/III идентичны DIN 55022 (старому стандарту)). Патрон устанавливается непосредственно на конус шпинделя без промежуточного адаптера.

Поставляется с:

• 1 набор = 4 твёрдых основных кулачка;
• 1 набор = 4 твёрдых реверсивных кулачка (применяются как изнутри, так и снаружи);
• 1 специальный ключ.

Базовые пластины

Поворотное основание с продольным пазом типа "ласточкин хвост" для быстрого и точного выравнивания тисков. Посадочные пазы для лёгкого крепления к столу машины.

Применение: Для крепления токарных патронов с цилиндрической центрирующей запечкой согласно DIN 702-4 (ранее: DIN 6350).

Поставляется с: Т-гайками, крепёжными винтами.
