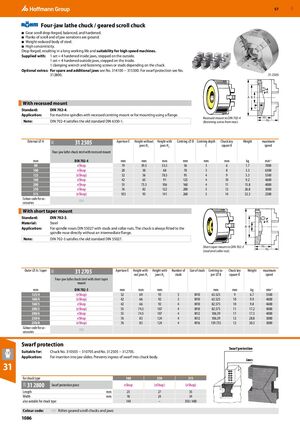

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1086
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Четырёхкулачковый токарный патрон / токарный патрон с винтовой передачей
- Винтовая передача кованая, отбалансирована и закалена.
- Боковые поверхности винтовой передачи и зубов кулачков шлифованы.
- Облегчённый стальной корпус.
- Высокая концентричность.
- Кованый, что обеспечивает длительный срок службы и пригодность для высокоскоростных машин.
Поставляется с: 1 набор = 4 твёрдых внутренних кулачка со ступенчатой формой снаружи; 1 набор = 4 твёрдых наружных кулачка со ступенчатой формой изнутри; 1 специальный ключ и крепёжные винты или шпильки в зависимости от типа патрона.
Дополнительные опции: Для запасных и дополнительных кулачков см. №314100 − 315300; для защиты от стружки см. №312800.
С центрирующей запечкой
Стандарт: DIN 702-4.
Применение: Для шпинделей машин с центрирующей запечкой или для монтажа с помощью фланца.
Примечание: DIN 702-4 соответствует старому стандарту DIN 6350-1.
| Наружный диаметр ⌀ A (мм) | 31 2505 DIN 702-4 | Отверстие E (мм) | Высота без кулачков H1 (мм) | Высота с кулачками H2 (мм) | Диаметр центрирования ⌀ B (мм) | Глубина центрирования C (мм) | Размер квадрата ключа K (мм) | Масса (кг) | Максимальная скорость (мин⁻¹) |
|---|---|---|---|---|---|---|---|---|---|
| 80 | eShop | 19 | 39,5 | 53,5 | 56 | 3 | 6 | 1,7 | 7000 |
| 100 | eShop | 20 | 50 | 68 | 70 | 3 | 8 | 3,3 | 6300 |
| 125 | (eShop) | 32 | 56 | 78,5 | 95 | 4 | 9 | 5,3 | 5500 |
| 160 | eShop | 42 | 65 | 91 | 125 | 4 | 10 | 9,2 | 4600 |
| 200 | eShop | 55 | 73,5 | 106 | 160 | 4 | 11 | 15,8 | 4000 |
| 250 | eShop | 76 | 82 | 122 | 200 | 5 | 12 | 26,8 | 3000 |
| 315 | (eShop) | 103 | 95 | 141 | 260 | 5 | 14 | 52,3 | 2300 |
Кодировка цветов для аксессуаров
С коротким конусным хвостовиком
Стандарт: DIN 702-3.
Материал: Сталь
Применение: Для конусов шпинделя DIN 55027 со шпильками и стяжными гайками. Патрон всегда устанавливается непосредственно на конус шпинделя без промежуточного фланца.
Примечание: DIN 702-3 соответствует старому стандарту DIN 55027.
| Размер ⌀ A / конус (мм) | 31 2705 DIN 702-3 | Отверстие E (мм) | Высота без кулачков H1 (мм) | Высота с кулачками H2 (мм) | Кол-во шпилек | Размер шпилек | Диаметр центрирующего конуса ⌀ B (мм) | Размер квадрата ключа K (мм) | Масса (кг) | Максимальная скорость (мин⁻¹) |
|---|---|---|---|---|---|---|---|---|---|---|
| 125/4 | (eShop) | 32 | 69 | 93 | 3 | M10 | 63,525 | 9 | 6,7 | 5500 |
| 160/4 | (eShop) | 42 | 66 | 92 | 3 | M10 | 63,525 | 10 | 9,9 | 4600 |
| 160/5 | eShop | 42 | 66 | 92 | 4 | M10 | 82,575 | 10 | 9,8 | 4600 |
| 200/5 | (eShop) | 55 | 74,5 | 107 | 4 | M10 | 82,575 | 11 | 17,2 | 4000 |
| 200/6 | eShop | 55 | 74,5 | 107 | 4 | M12 | 106,39 | 11 | 17,3 | 4000 |
| 250/6 | eShop | 76 | 83 | 124 | 4 | M12 | 106,39 | 12 | 28,8 | 3000 |
| 250/8 | (eShop) | 76 | 83 | 124 | 4 | M16 | 139,735 | 12 | 30,3 | 3000 |
Кодировка цветов для аксессуаров
Защита от стружки
Подходит для: Патронов №310505 − 310705 и №312505 − 312705.
Применение: Для вставки в направляющие кулачков. Предотвращает попадание стружки в корпус патрона.
| Тип патрона | 160 | 250 | 315 |
|---|---|---|---|
| 31 2800 Элемент защиты от стружки | eShop | (eShop) | (eShop) |
| Длина (мм) | 23 | 27 | 35 |
| Ширина (мм) | 18 | 24 | 34 |
| Также подходит для типа патрона | 140 | – | 350 / 400 |
Кодировка цветов: Токарные патроны Röhm с винтовой передачей и кулачки
