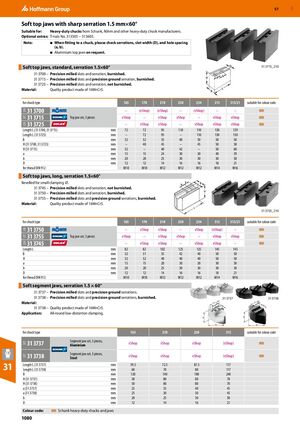

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1080

Предыдущая страница Следующая страница

Навигация

Мягкие верхние губки с острой зубчатостью 1,5 мм×60°

Подходят для: тяжелых патронов Schunk, Röhm и других производителей тяжелых патронов.

Дополнительные опции: тройники № 313505 − 313605.

Примечание:

  • При установке на патрон проверьте зубчатость, ширину паза (D) и расстояние между отверстиями (a, b).
  • Алюминиевые верхние губки доступны по запросу.

Мягкие верхние губки, стандартные, зубчатость 1,5×60°

31 3700 – прецизионно фрезерованные пазы и зубчатость, полированные.

31 3715 – прецизионно фрезерованные пазы и прецизионно шлифованная зубчатость, полированные.

31 3725 – прецизионно фрезерованные пазы и зубчатость, не полированные.

Материал: качественная продукция из 16MnCr5.

Для типа патрона 165 170 210 250 254 315 315/21 Подходит для цветового кода
31 3700 – eShop eShop – eShop – – 32R 33T 33R
31 3715 Комплект верхних губок, 3 шт. eShop / – / eShop / eShop / – / eShop / eShop
31 3725 – eShop eShop – eShop eShop eShop
Параметр Единица 165 170 210 250 254 315 315/21
Длина L (31 3700, 31 3715) мм 72 72 95 110 110 130 129
Длина L (31 3725) мм – 72 95 – 110 130 130
B мм 32 32 35 40 50 50 50
H (31 3700, 31 3725) мм – 40 45 – 45 50 58
H (31 3715) мм 32 – 40 42 – 50 60
a мм 15 15 24 30 30 40 39
b мм 20 20 25 30 30 30 30
D мм 12 12 14 16 16 18 21
Для резьбы DIN 912 M10 M10 M12 M12 M12 M14 M16

Мягкие верхние губки, удлиненные, зубчатость 1,5×60°

Скошены для зажатия малого диаметра.

31 3745 – прецизионно фрезерованные пазы и зубчатость, не полированные.

31 3750 – прецизионно фрезерованные пазы и зубчатость, полированные.

31 3755 – прецизионно фрезерованные пазы и прецизионно шлифованная зубчатость, полированные.

Материал: качественная продукция из 16MnCr5.

Для типа патрона 165 170 210 250 254 315 315/21 Подходит для цветового кода
31 3750 – eShop eShop – eShop eShop – 32R 33T 33R
31 3755 Комплект верхних губок, 3 шт. eShop / – / eShop / eShop / – / eShop / eShop
31 3745 – eShop eShop – eShop eShop –
Параметр Единица 165 170 210 250 254 315 315/21
Длина L мм 82 82 102 125 125 145 145
B мм 32 31 35 42 40 50 50
H мм 32 32 40 40 40 50 50
a мм 15 15 20 30 30 30 30
b мм 20 20 25 30 30 30 30
D мм 12 12 14 16 16 18 21
Для резьбы DIN 912 M10 M10 M12 M12 M12 M14 M16

Мягкие сегментные губки, зубчатость 1,5×60°

31 3737 – прецизионно фрезерованные пазы и прецизионно шлифованная зубчатость.

31 3738 – прецизионно фрезерованные пазы и прецизионно шлифованная зубчатость, полированные.

Материал: 31 3738 – качественная продукция из 16MnCr5.

Применение: универсальное зажатие без искажений.

Для типа патрона 165 210 250 315 Подходит для цветового кода
31 3737 Комплект сегментных губок, 3 шт., алюминий eShop / eShop / eShop / eShop 33T
31 3738 Комплект сегментных губок, 3 шт., сталь eShop / eShop / eShop / eShop
Параметр Единица 165 210 250 315
Длина L (31 3737) мм 59,5 72,5 87,5 117
Длина L (31 3738) мм 60 70 80 117
B мм 120 140 180 240
H (31 3737) мм 58 80 80 78
H (31 3738) мм 50 80 80 70
a (31 3737) мм 25 35 40 45
a (31 3738) мм 25 30 30 45
b мм 20 25 30 30
D мм 12 14 16 21

Цветовой код: тяжелые патроны и губки Schunk
