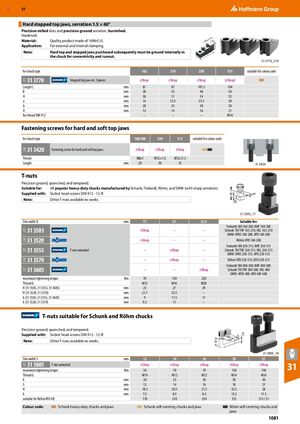

Твердые ступенчатые верхние губки, зубчатость 1,5×60°

Прецизионно фрезерованные пазы и прецизионно шлифованная зубчатость, полированные.

Закаленные.

Материал: качественная продукция из 16MnCr5.

Применение: для внешнего и внутреннего зажатия.

Примечание: твердые верхние и ступенчатые губки, приобретенные впоследствии, должны быть внутренне отшлифованы в патроне для обеспечения концентричности и биения.

Для типа патрона 165 210 250 315 Подходит для цветового кода
31 3770 Комплект ступенчатых верхних губок, 3 шт. eShop / eShop / eShop / eShop 33T
Параметр Единица 165 210 250 315
Длина L мм 67 87 101,5 104
B мм 28 35 40 50
H мм 36 51 54 52
a мм 14 15,5 25,5 20
b мм 20 25 30 30
D мм 12 14 16 21
Для резьбы DIN 912 – – – M16

Крепежные винты для твердых и мягких верхних губок

Для типа патрона 160/200 250 315 Подходит для цветового кода
31 3420 Крепежный винт для твердых и мягких верхних губок eShop / eShop / eShop 33R
Параметр Единица 160/200 250 315
Резьба M8x1 M12×1,5 M12×1,5
Длина мм 20 30 35

Шпоночные гайки

Прецизионно шлифованные, закаленные и отпущенные.

Подходят для: всех популярных тяжелых патронов, производимых Schunk, Forkardt, Röhm и SMW (с острой зубчатостью).

Поставляются с: винтами с внутренним шестигранником DIN 912 - 12.9!

Примечание: другие шпоночные гайки доступны с завода.

Ширина паза D мм 17 21 25,5
Подходят для: Forkardt: NH 160-200, NHF 160-200; Schunk: TH/THF 165-210, HSL 165-210; SMW: HFKS 160-200, HFK 160-200; Röhm: KFD 160-200
Артикул Доступность по размерам паза Подходят для цветового кода
31 3505 eShop – – 33T
31 3520 eShop – – 33R
31 3555 Шпоночная гайка отожженная – / eShop / – 33T
31 3570 – / eShop / – 33R
31 3605 – / – / eShop 33T
Параметр Единица D 17 D 21 D 25,5
Максимальный крутящий момент затяжки Нм 70 150 220
Резьба G M12 M16 M20
H (31 3505, 31 3555, 31 3605) мм 23 27 29
H (31 3520, 31 3570) мм 21,7 25,5 –
h (31 3505, 31 3555, 31 3605) мм 9 11,5 11
h (31 3520, 31 3570) мм 9,5 11 –

Шпоночные гайки подходят для патронов Schunk и Röhm

Прецизионно шлифованные, закаленные и отпущенные.

Поставляются с: винтами с внутренним шестигранником DIN 912 - 12.9!

Примечание: другие шпоночные гайки доступны с завода.

Ширина паза S мм 12 14 16 18 21
31 3805 Шпоночная гайка отожженная eShop / eShop / eShop / eShop / eShop
Параметр Единица S 12 S 14 S 16 S 18 S 21
Максимальный крутящий момент затяжки Нм 50 70 70 130 150
Резьба G M10 M12 M12 M14 M16
b мм 20 25 30 30 30
S мм 12 14 16 18 21
H мм 18,5 20,5 21,5 33,5 28
h мм 7,5 8,5 8,5 13,5 11,5
Подходит для Röhm KFD-HE 170 210 254 315 315/21

Цветовой код: тяжелые патроны и губки Schunk; самоцентрирующие патроны и губки Schunk; самоцентрирующие патроны и губки Röhm
