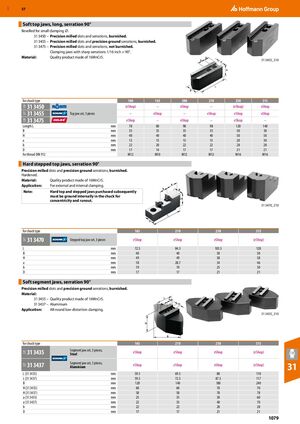

Мягкие верхние кулачки, удлинённые, серрировка 90°
Скошенные для малого диаметра зажима.
31 3450 – Прецизионно фрезерованные пазы и серрировка, полированные.
31 3455 – Прецизионно фрезерованные пазы и прецизионно переточенная серрировка, полированные. Зажимные кулачки с острой серрировкой 1/16 дюйма × 90°.
31 3475 – Прецизионно фрезерованные пазы и серрировка, не полированные.
Материал: Высокопрочное изделие из 16MnCr5.
| для типа патрона | 160 | 165 | 200 | 210 | 250 | 315 | |
|---|---|---|---|---|---|---|---|
| 31 3450 Набор верхнего кулачка из 3 предметов | (eShop) | – | eShop | – | (eShop) | eShop | |
| 31 3455 | – | eShop | – | eShop | eShop | eShop | |
| 31 3475 | eShop | – | eShop | – | eShop | – | |
| Длина L | мм | 78 | 80 | 98 | 98 | 120 | 140 |
| B | мм | 35 | 35 | 35 | 35 | 50 | 50 |
| H | мм | 40 | 40 | 40 | 40 | 50 | 50 |
| a | мм | 15 | 15 | 15 | 15 | 20 | 30 |
| b | мм | 22 | 20 | 22 | 22 | 28 | 28 |
| D | мм | 17 | 14 | 17 | 17 | 21 | 21 |
| для резьбы DIN 912 | M12 | M10 | M12 | M12 | M16 | M16 |
Верхние кулачки ступенчатые закалённые, серрировка 90°
Прецизионно фрезерованные пазы и прецизионно переточенная серрировка, полированные. Закалённые.
Материал: Высокопрочное изделие из 16MnCr5.
Применение: Для внешнего и внутреннего зажима.
Примечание: Твёрдые верхние кулачки и ступенчатые кулачки, приобретённые впоследствии, должны быть переточены внутри в патроне для концентричности и радиального биения.
| для типа патрона | 165 | 210 | 250 | 315 | |
|---|---|---|---|---|---|
| 31 3470 Набор ступенчатого верхнего кулачка из 3 предметов | eShop | eShop | eShop | (eShop) | |
| L | мм | 72,5 | 84,3 | 103,5 | 128 |
| B | мм | 40 | 40 | 50 | 50 |
| H | мм | 49 | 49 | 58 | 58 |
| a | мм | 18 | 28,7 | 34 | 46 |
| b | мм | 19 | 19 | 25 | 30 |
| D | мм | 17 | 17 | 21 | 21 |
Мягкие сегментные кулачки, серрировка 90°
Прецизионно фрезерованные пазы и прецизионно переточенная серрировка, полированные.
Материал:
31 3435 – Высокопрочное изделие из 16MnCr5.
31 3437 – Алюминий.
Применение: Всесторонний зажим с малым искажением.
| для типа патрона | 165 | 210 | 250 | 315 | |
|---|---|---|---|---|---|
| 31 3435 Набор сегментного кулачка из 3 предметов, сталь | eShop | eShop | eShop | (eShop) | |
| 31 3437 Набор сегментного кулачка из 3 предметов, алюминий | eShop | eShop | eShop | (eShop) | |
| L (31 3435) | мм | 59,5 | 69,5 | 80 | 110 |
| L (31 3437) | мм | 59,5 | 72,5 | 87,5 | 117 |
| B | мм | 120 | 140 | 180 | 240 |
| H (31 3435) | мм | 60 | 60 | 70 | 70 |
| H (31 3437) | мм | 58 | 58 | 78 | 78 |
| a (31 3435) | мм | 25 | 35 | 30 | 60 |
| a (31 3437) | мм | 22 | 35 | 40 | 70 |
| b | мм | 22 | 22 | 28 | 28 |
| D | мм | 17 | 17 | 21 | 21 |
