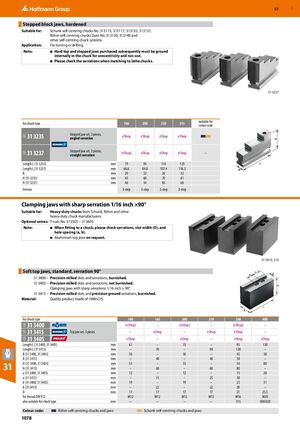

Ступенчатые кулачки закалённые
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Применение: Для обработки резанием и сверления.
Примечание: Твёрдые верхние кулачки и ступенчатые кулачки, приобретённые впоследствии, должны быть переточены внутри в патроне для концентричности и радиального биения. При совпадении с токарными патронами проверьте серрировку.
| для типа патрона | 160 | 200 | 250 | 315 | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|
| 31 3235 Набор ступенчатого кулачка из 3 предметов, угловая серрировка | eShop | eShop | eShop | eShop | ||
| 31 3237 Набор ступенчатого кулачка из 3 предметов, прямая серрировка | (eShop) | eShop | eShop | eShop | – | |
| Длина L (31 3235) | мм | 79 | 94 | 114 | 129 | |
| Длина L (31 3237) | мм | 66,6 | 84,8 | 107,4 | 116,3 | |
| B | мм | 20 | 22 | 26 | 32 | |
| H (31 3235) | мм | 45 | 60 | 70 | 81 | |
| H (31 3237) | мм | 46 | 54 | 65 | 66 | |
| Вариант | 3-ступень | 3-ступень | 2-ступень | 2-ступень |
Зажимные кулачки с острой серрировкой 1/16 дюйма ×90°
Подходит для: Тяжелодействующие патроны от Schunk, Röhm и других производителей тяжелодействующих патронов.
Дополнительные опции: T-гайки № 313505–313605.
Примечание: При установке на патрон проверьте серрировку, ширину паза (D) и шаг отверстий (a, b). Алюминиевые верхние кулачки по запросу.
Мягкие верхние кулачки, стандартные, серрировка 90°
31 3400 – Прецизионно фрезерованные пазы и серрировка, полированные.
31 3405 – Прецизионно фрезерованные пазы и серрировка, не полированные. Зажимные кулачки с острой серрировкой 1/16 дюйма × 90°.
31 3415 – Прецизионно фрезерованные пазы и прецизионно переточенная серрировка, полированные.
Материал: Высокопрочное изделие из 16MnCr5.
| для типа патрона | 160 | 165 | 200 | 210 | 250 | 400 | |
|---|---|---|---|---|---|---|---|
| 31 3400 Набор верхнего кулачка из 3 предметов | (eShop) | – | (eShop) | – | (eShop) | – | |
| 31 3415 | – | eShop | – | eShop | eShop | – | |
| 31 3405 | eShop | – | eShop | – | eShop | eShop | |
| Длина L (31 3400, 31 3405) | мм | 67 | – | 75 | – | 95 | 130 |
| Длина L (31 3415) | мм | – | 70 | – | 90 | 120 | – |
| B (31 3400, 31 3405) | мм | 36 | – | 36 | – | 45 | 50 |
| B (31 3415) | мм | – | 40 | – | 40 | 50 | – |
| H (31 3400, 31 3405) | мм | 53 | – | 53 | – | 54 | 80 |
| H (31 3415) | мм | – | 60 | – | 60 | 80 | – |
| a (31 3400, 31 3405) | мм | 12 | – | 12 | – | 15 | 20 |
| a (31 3415) | мм | – | 15 | – | 25 | 30 | – |
| b (31 3400, 31 3405) | мм | 19 | – | 19 | – | 25 | 31 |
| b (31 3415) | мм | – | 22 | – | 22 | 28 | – |
| D | мм | 17 | 17 | 17 | 17 | 21 | 25,5 |
| для резьбы DIN 912 | M12 | M12 | M12 | M12 | M16 | M20 | |
| также подходит для типа патрона | мм | – | – | – | – | 315 | 500/630 |
Кодировка цветом: Саморасцентрирующиеся патроны и кулачки Röhm | Саморасцентрирующиеся патроны и кулачки Schunk
