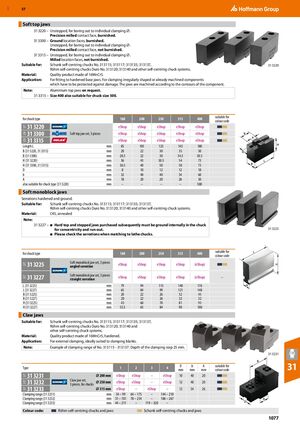

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1077
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Мягкие верхние кулачки
31 3220 – Без ступеней, для расточки под индивидуальный диаметр зажима. Прецизионно фрезерованная контактная поверхность, полированная.
31 3300 – Переточенные монтажные поверхности, полированные. Без ступеней, для расточки под индивидуальный диаметр зажима. Прецизионно фрезерованная контактная поверхность, не полированная.
31 3315 – Без ступеней, для расточки под индивидуальный диаметр зажима. Фрезерованные монтажные поверхности, не полированные.
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Материал: Высокопрочное изделие из 16MnCr5.
Применение: Для установки на закалённые базовые кулачки. Для зажима неправильно сформированных или уже обработанных компонентов, которые должны быть защищены от повреждений. Кулачки обрабатываются в соответствии с контурами компонента.
Примечание: Алюминиевые верхние кулачки по запросу. 31 3315 – Размер 400 также подходит для размера патрона 500.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|---|
| 31 3220 Набор мягкого верхнего кулачка из 3 предметов | eShop | eShop | eShop | eShop | eShop | ||
| 31 3300 | eShop | eShop | eShop | eShop | eShop | ||
| 31 3315 | eShop | eShop | eShop | eShop | eShop | ||
| Длина L | мм | 85 | 105 | 125 | 145 | 180 | |
| B (31 3220, 31 3315) | мм | 20 | 22 | 30 | 35 | 50 | |
| B (31 3300) | мм | 20,3 | 22 | 30 | 34,3 | 50,5 | |
| H (31 3220) | мм | 36 | 43 | 50,5 | 54 | 73 | |
| H (31 3300, 31 3315) | мм | 36,5 | 40 | 50 | 50 | 73 | |
| D | мм | 8 | 10 | 12 | 12 | 18 | |
| b | мм | 32 | 40 | 40 | 54 | 60 | |
| A | мм | 18 | 20 | 20 | 26 | 30 | |
| также подходит для типа патрона (31 3220) | мм | – | – | – | – | 500 |
Мягкие монолитные кулачки
Серрировка закалена и переточена.
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Материал: C45, отожжённая сталь.
Примечание: 31 3227 – Твёрдые верхние кулачки и ступенчатые кулачки, приобретённые впоследствии, должны быть переточены внутри в патроне для концентричности и радиального биения. При совпадении с токарными патронами проверьте серрировку.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|---|
| 31 3225 Набор мягкого монолитного кулачка из 3 предметов, угловая серрировка | eShop | eShop | eShop | eShop | (eShop) | ||
| 31 3227 Набор мягкого монолитного кулачка из 3 предметов, прямая серрировка | eShop | eShop | eShop | eShop | (eShop) | – | |
| L (31 3225) | мм | 79 | 94 | 115 | 140 | 176 | |
| L (31 3227) | мм | 65 | 84 | 99 | 121 | 148 | |
| B (31 3225) | мм | 20 | 22 | 26 | 32 | 45 | |
| B (31 3227) | мм | 20 | 22 | 26 | 32 | 32 | |
| H (31 3225) | мм | 45 | 60 | 70 | 81 | 93 | |
| H (31 3227) | мм | 55,5 | 65 | 84 | 90 | 100 |
Когтевые кулачки
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Материал: Высокопрочное изделие из 16MnCr5, закалённое.
Применение: Для внешнего зажима, идеально подходит для зажима заготовок.
Примечание: Пример диапазона зажима для № 313115–313137. Глубина ступени зажима 25 мм.
| Тип | 1 | 2 | 3 | 4 | D (мм) | b (мм) | A (мм) | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|---|---|---|
| 31 3231 Набор когтевого кулачка из 3 предметов, для патрона ⌀ 200 мм | eShop | eShop | – | eShop | 10 | 40 | 20 | ||
| 31 3232 для патрона ⌀ 250 мм | eShop | eShop | – | eShop | 12 | 40 | 20 | ||
| 31 3233 для патрона ⌀ 315 мм | eShop | – | eShop | – | 12 | 54 | 26 | ||
| Диапазон зажима (31 3231) | мм | 34–99 | 64–175 | – | 144–210 | ||||
| Диапазон зажима (31 3232) | мм | 31–101 | 78–234 | – | 186–267 | ||||
| Диапазон зажима (31 3233) | мм | 44–211 | – | 119–320 | – |
Кодировка цветом: Саморасцентрирующиеся патроны и кулачки Röhm | Саморасцентрирующиеся патроны и кулачки Schunk
