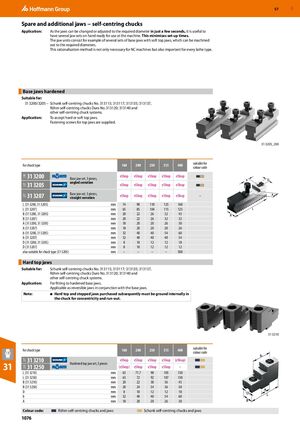

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1076
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Запасные и дополнительные кулачки − саморасцентрирующиеся патроны
Применение: Поскольку кулачки могут быть заменены или отрегулированы на требуемый диаметр всего за несколько секунд, полезно иметь под рукой несколько наборов кулачков, готовых к использованию у станка. Это минимизирует время наладки. Блоки кулачков состоят, например, из нескольких наборов базовых кулачков с мягкими верхними кулачками, которые могут быть расточены на требуемые диаметры. Этот метод рационализации необходим не только для станков с ЧПУ, но и важен для каждого типа токарного станка.
Базовые кулачки закалённые
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Применение: Для принятия твёрдых или мягких верхних кулачков. Винты крепления верхних кулачков поставляются.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|---|
| 31 3200 Набор базового кулачка из 3 предметов, угловая серрировка | eShop | eShop | eShop | eShop | eShop | ||
| 31 3205 Набор базового кулачка из 3 предметов, угловая серрировка | eShop | eShop | eShop | eShop | eShop | ||
| 31 3207 прямая серрировка | eShop | eShop | eShop | eShop | eShop | – | |
| L (31 3200, 31 3205) | мм | 74 | 90 | 110 | 125 | 160 | |
| L (31 3207) | мм | 65 | 85 | 104 | 115 | 125 | |
| B (31 3200, 31 3205) | мм | 20 | 22 | 26 | 32 | 45 | |
| B (31 3207) | мм | 20 | 22 | 26 | 32 | 32 | |
| A (31 3200, 31 3205) | мм | 18 | 20 | 20 | 26 | 30 | |
| A (31 3207) | мм | 18 | 20 | 20 | 20 | 26 | |
| b (31 3200, 31 3205) | мм | 32 | 40 | 40 | 54 | 60 | |
| b (31 3207) | мм | 32 | 40 | 40 | 40 | 54 | |
| D (31 3200, 31 3205) | мм | 8 | 10 | 12 | 12 | 18 | |
| D (31 3207) | мм | 8 | 10 | 12 | 12 | 12 | |
| также подходит для типа патрона (31 3205) | мм | – | – | – | – | 500 |
Верхние кулачки закалённые
Подходит для: Саморасцентрирующиеся патроны Schunk № 313115; 313117; 313135; 313137, саморасцентрирующиеся патроны Röhm Duro № 313120; 313140 и другие системы саморасцентрирующихся патронов.
Применение: Для установки на закалённые базовые кулачки. Применимо как обратимые кулачки в сочетании с базовыми кулачками.
Примечание: Твёрдые верхние кулачки и ступенчатые кулачки, приобретённые впоследствии, должны быть переточены внутри в патроне для концентричности и радиального биения.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит для кодировки цветом | |
|---|---|---|---|---|---|---|---|
| 31 3210 Набор закалённого верхнего кулачка из 3 предметов | eShop | eShop | eShop | eShop | (eShop) | ||
| 31 3250 | (eShop) | eShop | eShop | eShop | – | ||
| L (31 3210) | мм | 63 | 71,7 | 90 | 105 | 130 | |
| L (31 3250) | мм | 63 | 72 | 92 | 107 | 130 | |
| B (31 3210) | мм | 20 | 22 | 30 | 36 | 45 | |
| B (31 3250) | мм | 20 | 24 | 34 | 36 | 50 | |
| D | мм | 8 | 10 | 12 | 12 | 18 | |
| b | мм | 32 | 40 | 40 | 54 | 60 | |
| A | мм | 18 | 20 | 20 | 26 | 30 |
Кодировка цветом: Саморасцентрирующиеся патроны и кулачки Röhm | Саморасцентрирующиеся патроны и кулачки Schunk
