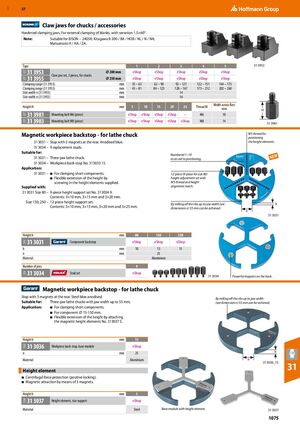

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1075

Предыдущая страница Следующая страница

Навигация

Когтевые кулачки для патронов / аксессуары

Закалённые зажимные кулачки. Для внешнего зажима заготовок с серрировкой 1,5×60°.

Примечание: Подходит для BISON − 2405K; Kitagawa B 200/BA/HOB/NL/N/NA; Matsumoto H/HA/ZA.

Тип12345
31 3953 Набор когтевого кулачка из 3 предметов, для патрона ⌀ 200 ммeShopeShopeShopeShopeShop
31 3955 для патрона ⌀ 250 ммeShopeShopeShopeShopeShop
Диапазон зажима (31 3953)мм35–6362–9092–121122–151144–173
Диапазон зажима (31 3955)мм43–8184–123128–167173–212202–260
Ширина паза n (31 3953)мм14
Ширина паза n (31 3955)мм16
Высота Hмм510152025
31 3981 Монтажный болт M6 (шт.)eShopeShopeShopeShop–
Размер болтаM6M8
Ширина под ключмм1014
31 3983 Монтажный болт M8 (шт.)eShopeShopeShopeShopeShop

Магнитный упор заготовки для токарного патрона

31 3031 – Упор с 3 магнитами сзади. Анодирован синим.

31 3034 – Набор из 9 запасных шпилек.

Подходит для:
31 3031 – Трёхкулачковый токарный патрон.
31 3034 – Упор заготовки № 313033 15.

Применение:
31 3031 – Для зажима коротких компонентов. Гибкое расширение высоты путём ввинчивания поставляемых элементов высоты.

Поставляется с:
31 3031 Размер 80 – набор опоры высоты из 9 предметов № 313034 9. Содержание: 3×10 мм, 3×15 мм и 3×20 мм.
Размер 150; 250 – набор опоры высоты из 12 предметов. Содержание: 3×10 мм, 3×15 мм, 3×20 мм и 3×25 мм.

Высота hмм80150250
31 3031 Упор компонентаeShopeShopeShop
hмм101515
nмм25
МатериалАлюминий
Количество штифтов9
31 3034 Набор шпилекeShop

Мощные магниты сзади. Путём срезания рёбер до ширины кулачка (см. размер n) может быть достигнуто 55 мм. Нумерованы 1–10 как вспомогательное средство позиционирования. Набор регулировки высоты из 12 предметов (9 предметов для размера 80) с резьбой M5 и выемкой выравнивания высоты.

Магнитный упор заготовки для токарного патрона

Упор с 3 магнитами сзади. Сталь, анодирована синим.

Подходит для: Трёхкулачковые токарные патроны с шириной кулачка до 55 мм.

Применение: Для зажима коротких компонентов. Для компонентов ⌀ 15–150 мм. Гибкое расширение высоты путём присоединения магнитных элементов высоты № 313037 5.

Высота hмм15
31 3036 Упор заготовки, модуль основанияeShop
nмм25
МатериалАлюминий

Элемент высоты

  • Защита от центробежной силы (положительная фиксация)
  • Магнитное притяжение посредством 3 магнитов
Высота hмм5
31 3037 Элемент высоты, звёздчатая опораeShop
МатериалСталь

Модуль основания с элементом высоты.
