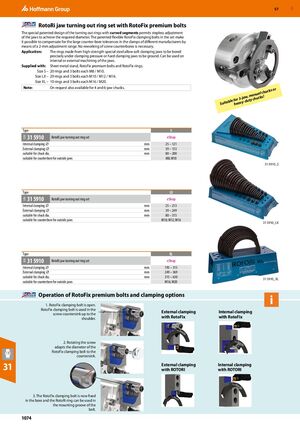

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1074

Предыдущая страница Следующая страница

Навигация

Набор кольца поворота кулачка RotoRi с премиум-болтами RotoFix

Специальная запатентованная конструкция колец поворота с криволинейными сегментами позволяет бесступенчато регулировать положение кулачков для достижения требуемого диаметра. Запатентованные гибкие зажимные болты RotoFix в наборе позволяют компенсировать большие допуски на расточку в зажимах различных производителей благодаря регулировочному диапазону 2 мм. Переточка винтового отверстия не требуется.

Применение: Кольца из высокопрочной специальной стали позволяют мягким зажимным кулачкам быть расточенными точно под нагрузкой зажима или твёрдым зажимным кулачкам быть переточенными. Может использоваться при внутренней или внешней обработке кулачков.

Поставляется с: Подставка из листового металла, премиум-болты RotoFix и кольца RotoFix.
Размер S – 20 колец и по 3 болта каждого M8/M10.
Размер LX – 29 колец и по 3 болта каждого M10/M12/M16.
Размер XL – 10 колец и по 3 болта каждого M16/M20.

Примечание: По запросу также доступно для четырёх- и шеститулачковых патронов. Подходит для трёхкулачковых тяжелых патронов!

Тип S

S
31 5910 Набор кольца поворота кулачка RotoRieShop
⌀ внутреннего зажимамм25–121
⌀ внешнего зажимамм39–153
подходит для диаметра патронамм80–200
подходит для расточки для наружных кулачковM8; M10

Тип LX

LX
31 5910 Набор кольца поворота кулачка RotoRieShop
⌀ внутреннего зажимамм25–213
⌀ внешнего зажимамм39–249
подходит для диаметра патронамм80–315
подходит для расточки для наружных кулачковM10; M12; M16

Тип XL

XL
31 5910 Набор кольца поворота кулачка RotoRieShop
⌀ внутреннего зажимамм195–315
⌀ внешнего зажимамм249–369
подходит для диаметра патронамм315–630
подходит для расточки для наружных кулачковM16; M20

Работа премиум-болтов RotoFix и варианты зажима

  1. Премиум-болт RotoFix открыт. Премиум-болт RotoFix используется в винтовом отверстии до плеча.
  2. При закручивании винта диаметр премиум-болта RotoFix адаптируется к отверстию.
  3. Премиум-болт RotoFix теперь зафиксирован в отверстии и кольцо RotoRi можно использовать в монтажной канавке болта.

Внешний зажим с RotoFix | Внутренний зажим с RotoFix

Внешний зажим с ROTORI | Внутренний зажим с ROTORI
